اختيار الأفضل مقبس حجر الزاوية القط7 يعود إلى ثلاثة عوامل أساسية: نوع التدريع (STP مقابل FTP)، ونمط إنهاء الموصل (بدون أدوات مقابل التثقيب)، والتوافق مع مقياس موصل الكابل الخاص بك . احصل على هذه الأمور بشكل صحيح، وسوف تصل شبكتك باستمرار إلى عرض النطاق الترددي المقدر بـ 600 ميجا هرتز لـ القط7 على مسافة تصل إلى 100 متر. تقوم الأقسام أدناه بتفصيل كل نقطة قرار بمواصفات ومقارنات وإرشادات واقعية محددة.
Content
- 1 ما الذي يجعل Keystone Jack "متوافقًا مع Cat7"
- 2 أنواع الحماية: لماذا يعتبر S/FTP غير قابل للتفاوض بالنسبة لـ Cat7
- 3 GG45 مقابل تيرا: اختيار تنسيق موصل Cat7 المناسب
- 4 أسلوب الإنهاء: أقل من الأدوات مقابل Punch-Down
- 5 توافق مقياس الموصل: مطابقة المقبس مع الكابل الخاص بك
- 6 تكوين الأسلاك: T568A مقابل T568B
- 7 المواصفات الرئيسية التي يجب التحقق منها قبل الشراء
- 8 أخطاء التثبيت الشائعة التي تؤدي إلى تدهور أداء Cat7
- 9 متى تختار مقابس كات 7 كيستون مقابل Cat6A
- 10 اختبار إنهاء Cat7 الخاص بك بعد التثبيت
ما الذي يجعل Keystone Jack "متوافقًا مع Cat7"
Cat7 هو معيار ISO/IEC 11801 من الفئة F، وليس معيار TIA/EIA، مما يعني أن تفاصيل المواصفات تختلف عن تصنيفات Cat5e/Cat6 الأكثر شيوعًا. يجب أن يستوفي مقبس حجر الزاوية Cat7 الأصلي الحد الأدنى من الأداء التالي:
| المعلمة | كات6أ | Cat7 | كات 7 أ |
|---|---|---|---|
| عرض النطاق الترددي | 500 ميجا هرتز | 600 ميجا هرتز | 1000 ميجا هرتز |
| الحد الأقصى لمعدل البيانات | 10 جيجابت في الثانية | 10 جيجابت في الثانية | 40-100 جيجابت في الثانية |
| متطلبات التدريع | اختياري | إلزامي (S/بروتوكول نقل الملفات) | إلزامي (S/FTP) |
| نوع الموصل | RJ45 | GG45 أو تيرا | GG45 أو تيرا |
لاحظ ذلك يتطلب Cat7 حماية كاملة لكل مكون ، بما في ذلك مقبس حجر الزاوية نفسه. أي مقبس يحمل علامة "Cat7" ولكنه يفتقر إلى الحماية الزوجية الفردية بالإضافة إلى الجديلة الشاملة لا يفي بالمعيار، بغض النظر عن ادعاءات التسويق.
أنواع الحماية: لماذا يعتبر S/FTP غير قابل للتفاوض بالنسبة لـ Cat7
تستخدم كابلات Cat7 بنية S/FTP (الزوج الملتوي المحبط): يتم تغليف كل زوج من الأزواج الأربعة بشكل فردي برقائق معدنية، ثم يتم وضع الحزمة بأكملها في شاشة مضفرة. يجب أن يستمر مقبس حجر الزاوية Cat7 في مسار الحماية دون انقطاع. إليك ما يعنيه كل ملصق حماية فعليًا:
- بروتوكول نقل الملفات / سكتب - رقائق شاملة واحدة فقط. مناسبة لـ كات6أ، غير كافية لـ Cat7.
- S/FTP – رقائق زوجية فردية بالإضافة إلى جديلة خارجية. الحد الأدنى المطلوب لـ Cat7.
- إس إف/بروتوكول نقل الملفات – رقائق زوجية فردية بالإضافة إلى جديلة خارجية بالإضافة إلى رقائق خارجية. يتجاوز متطلبات Cat7؛ يشيع استخدامها في البيئات الصناعية أو عالية التدخل.
يعمل الدرع المكسور عند نقطة النهاية كهوائي، مما يدعو إلى دخول EMI. في الممارسة العملية، يمكن أن يزيد مستوى الحديث المتبادل (AXT) بما يصل إلى 30 ديسيبل إذا لم يتم تأريض الدرع بشكل صحيح عند المقبس، فهذا يكفي لإيقاف اتصال 10GBase-T دون الاتصال بالإنترنت تمامًا.
تأريض الدرع بشكل صحيح
يكون المقبس المحمي مفيدًا فقط إذا تم تأريضه من أحد طرفيه (لوحة التوصيل أو جانب لوحة الحائط). يؤدي التأريض عند كلا الطرفين إلى إنشاء حلقة أرضية. ابحث عن المقابس ذات الغلاف المعدني المتكامل الذي يتم تثبيته مباشرةً بإطار لوحة التوصيل المؤرضة - وهذا يلغي الحاجة إلى سلك أرضي ضفيرة منفصل ويقلل من أخطاء التثبيت.
GG45 مقابل تيرا: اختيار تنسيق موصل Cat7 المناسب
لا يستخدم Cat7 واجهة RJ45 القياسية. يهيمن نظامان للموصلات، واختيار النظام الخاطئ يعني شراء أسلاك توصيل وألواح واجهة غير متوافقة:
| ميزة | GG45 | TERA |
|---|---|---|
| RJ45 متوافق مع الإصدارات السابقة | نعم | لا |
| التردد الأقصى | 600 ميجا هرتز | 1000 ميجا هرتز |
| نقاط الاتصال | 8 (4 ركن) | 8 |
| أفضل حالة استخدام | بيئات مختلطة مع أجهزة RJ45 القديمة | بنية كات 7 أ الكاملة أو بنية Cat7 المصممة لهذا الغرض |
| توفر الواجهة | متاحة على نطاق واسع | أكثر محدودية |
بالنسبة لمعظم المعامل المنزلية وعمليات نشر الشركات الصغيرة، GG45 هو الخيار العملي لأن أسلاك التصحيح RJ45 الحالية ستظل تعمل بمستويات أداء Cat6A بينما تفتح أسلاك التصحيح Cat7 الأصلية عرض النطاق الترددي الكامل البالغ 600 ميجاهرتز.
أسلوب الإنهاء: أقل من الأدوات مقابل Punch-Down
تؤثر كيفية توصيل الكابل بالمقبس على وقت التثبيت والموثوقية على المدى الطويل. تأتي مقابس حجر الزاوية Cat7 في نمطين أساسيين للإنهاء:

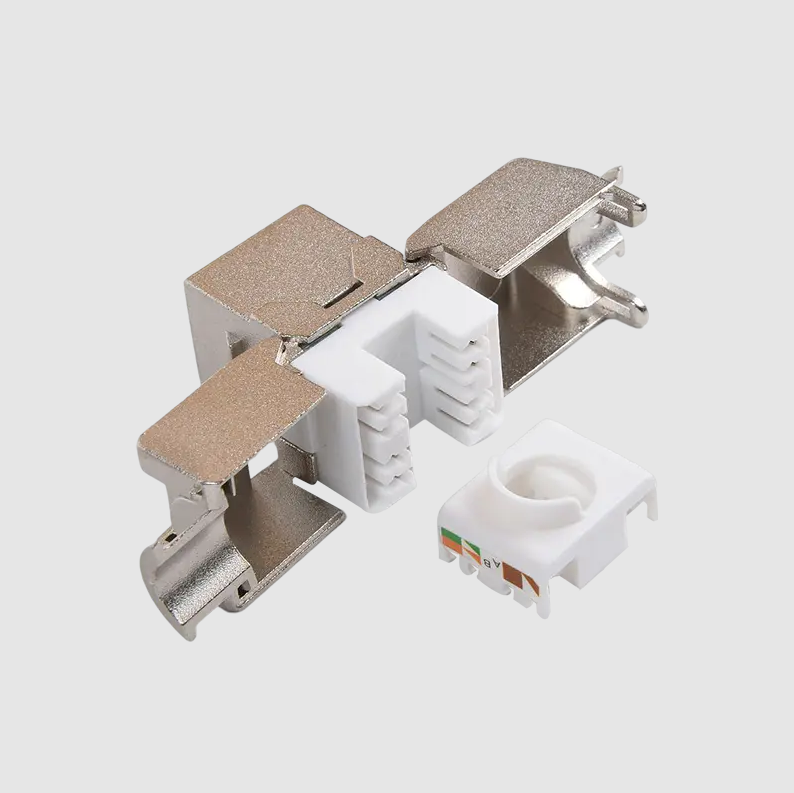

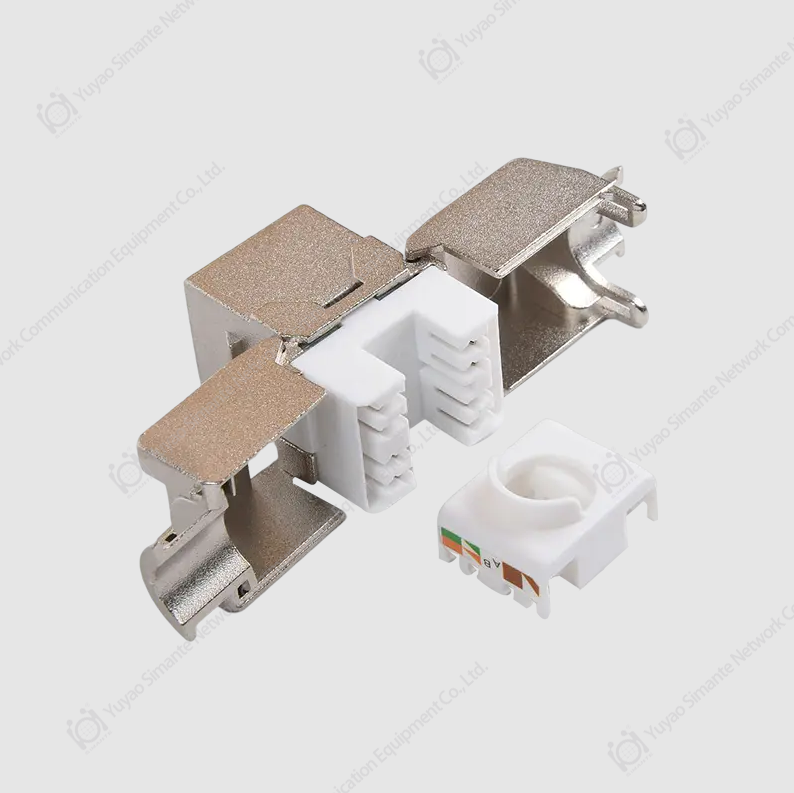

إنهاء بدون أدوات (IDC Clip).
يتم إدخال الموصلات في الفتحات المُعلَّمة ويتم قطع الغطاء لأسفل، مما يؤدي إلى القطع وإجراء الاتصال في وقت واحد. تشمل المزايا التثبيت الأسرع (عادةً أقل من دقيقتين لكل مقبس بمجرد الممارسة)، لا توجد حاجة إلى أداة ثقب، وتقليل خطر الإفراط في القيادة للموصلات. تتمثل المقايضة في تكلفة أعلى قليلاً لكل وحدة وإحساس أقل مألوفًا لدى القائمين على التركيب ذوي الخبرة الذين يستخدمون الأساليب التقليدية.
إنهاء لكمة لأسفل (نمط 110).
تعمل أداة التثقيب 110 على دفع كل موصل إلى فتحة IDC. تعتبر هذه الطريقة هي المعيار الصناعي في مجال الكابلات الهيكلية ويفضلها المحترفون الذين يقومون بأعمال لوحة التوصيل كبيرة الحجم. بالنسبة إلى Cat7، تأكد من أن أداة التثقيب الخاصة بك تحتوي على إعداد منخفض التأثير — يمكن أن تؤدي القوة المفرطة إلى إتلاف درع الرقائق المعدنية على الأزواج الفردية، مما يؤدي إلى إضعاف الحماية التي دفعت مقابلها.
ما الذي يجب عليك اختياره؟
- DIY أو أشواط صغيرة (1-10 مقابس): تعتبر أداة Tool-less أسرع وتتجنب تكلفة أداة التثقيب عالية الجودة.
- جولات احترافية أو كبيرة (20 مقابس): يوفر التثقيب باستخدام أداة معايرة نتائج أكثر اتساقًا على نطاق واسع.
- التحديثية أو المساحات الضيقة: تتميز الرافعات التي لا تحتوي على أدوات عادةً بمظهر خلفي أكثر إحكاما، مما يسهل العمل بها خلف الصناديق الجدارية الضحلة.
توافق مقياس الموصل: مطابقة المقبس مع الكابل الخاص بك
يتم تصنيع كابلات Cat7 في أشكال مختلفة ذات نواة صلبة ومجدولة، ويتطلب كل منها تصميمًا مختلفًا لاتصال IDC:
- موصل صلب (22-24 AWG): معيار للتشغيل داخل الجدار. تقوم جهات اتصال IDC باختراق العزل بشكل نظيف على السلك الصلب. لا تستخدم مقابس مجدولة فقط مع كابل صلب - فقد تفشل أجنحة التلامس في الاستقرار بشكل صحيح، مما يتسبب في استمرارية متقطعة.
- موصل الذين تقطعت بهم السبل (26-28 AWG): تستخدم لأسلاك التصحيح. تتمتع جهات اتصال IDC ذات التصنيف المجدولة بفتحة أوسع للإمساك بخيوط متعددة. يؤدي استخدام مقبس صلب فقط على كابل مجدول إلى مقاومة اتصال عالية وفقدان الإشارة.
- مقابس مزدوجة التصنيف (22-26 AWG): قبول كلا النوعين من الموصلات. يوصى به عندما تكون غير متأكد من مواصفات الكابل أو عند إنشاء بيئة مختلطة.
تحقق دائمًا من أن نطاق AWG المطبوع على جسم المقبس يطابق مقياس موصل الكابل الخاص بك قبل الشراء.
تكوين الأسلاك: T568A مقابل T568B
مقبس حجر الزاوية القط7s دعم كل من مخططات الأسلاك T568A وT568B. المخطط نفسه لا يؤثر على الأداء - ما يهم هو الاتساق عبر كل مقبس ولوحة توصيل وسلك توصيل في نفس التشغيل. يؤدي خلط T568A من أحد الطرفين مع T568B من الطرف الآخر إلى إنشاء كابل متقاطع، والذي لن يعمل مع محولات الشبكة القياسية.
- T568B هو الأكثر شيوعا في المنشآت التجارية في أمريكا الشمالية.
- T568A يُفضل في التركيبات الحكومية وبعض التركيبات الدولية، وهو مطلوب بواسطة ANSI/TIA-570-C للتوصيلات السكنية.
تشتمل معظم مقابس Cat7 على مخططات أسلاك مرمزة بالألوان لكلا المخططين على الجسم أو في العبوة. اختر واحدًا وقم بتوثيق اختيارك — وهذا يحمي أي شخص يقوم بالصيانة بعد سنوات.
المواصفات الرئيسية التي يجب التحقق منها قبل الشراء
استخدم قائمة التحقق هذه عند تقييم أي قائمة أو ورقة بيانات لمقبس حجر الزاوية Cat7:
- عرض النطاق الترددي المقدر: يجب أن يكون ≥ 600 ميجاهرتز. أي شيء أقل هو Cat6A أو أقل.
- التدريع: بناء S/FTP مع غلاف موصل يتلاءم مع لوحة مؤرضة.
- خسارة الإدراج عند 600 ميجاهرتز: ينبغي أن تكون ≥ 0.4 ديسيبل لكل نموذج قناة ISO/IEC 11801.
- NEXT (الحديث المتبادل القريب) عند 600 ميجاهرتز: ابحث عن القيم ≥ 60 ديسيبل للهامش الأعلى من الحد الأدنى.
- خسارة العودة عند 600 ميجا هرتز: ≥ 15 ديسيبل هو الحد العملي لموثوقية 10GBase-T.
- نطاق الموصل: تأكد من أنه يطابق AWG للكابل الخاص بك (عادةً 22-24 AWG لـ Cat7 الصلب داخل الجدار).
- دورات التزاوج: تم تصنيف الرافعات عالية الجودة لـ ≥ 750 إدخالًا. غالبًا ما تحدد وحدات الميزانية 200 فقط.
- طلاء الاتصال: تقاوم جهات الاتصال المطلية بالذهب (≥ 50 μin) الأكسدة وتحافظ على مقاومة اتصال منخفضة بمرور الوقت.
أخطاء التثبيت الشائعة التي تؤدي إلى تدهور أداء Cat7
حتى المقبس ذو المواصفات الأعلى يمكن أن يكون أداؤه ضعيفًا إذا تم تركيبه بشكل غير صحيح. وهذه هي الأخطاء الأكثر شيوعاً:
- فك مفرط عند الإنهاء: يسمح Cat7 بحد أقصى 13 ملم (0.5 بوصة) من موصل غير ملتوي في جاك. يؤدي تجاوز هذا إلى زيادة التداخل ويمكن أن يفشل في اختبار شهادة القناة.
- عدم الحفاظ على حلقة التنقيط على الدرع: عند توجيه الكابل المحمي عبر تجاويف الحائط، اترك حلقة صغيرة لمنع الرطوبة من الامتصاص على طول الضفيرة داخل مبيت المقبس.
- الإفراط في ربط الكابلات: يؤدي ضغط كابل S/FTP عند الانحناءات إلى تشويه الرقائق الزوجية الفردية، مما يؤدي إلى انقطاعات في المعاوقة. استخدم أدوات التثبيت ذات الخطاف والحلقة بدلاً من الروابط البلاستيكية المضغوطة في مسارات Cat7.
- الحد الأدنى من انتهاكات نصف قطر الانحناء: يحتوي كابل Cat7 على الحد الأدنى من نصف قطر الانحناء 8 × قطر الكابل (عادةً ~ 60 مم للكابل بقطر 7.5 مم). تسبب الانحناءات الأكثر إحكامًا انعكاسات تفشل في اختبارات فقدان العودة.
- خلط المكونات المحمية وغير المحمية: يؤدي استخدام مقبس Cat7 على كابل Cat6A غير المحمي، أو العكس، إلى إبطال فائدة الحماية وإنشاء انقطاعات أرضية.
متى تختار مقابس كات 7 كيستون مقابل Cat6A
تكاليف البنية التحتية Cat7 تقريبًا 20-35% أكثر من تثبيت Cat6A المكافئ. هذا القسط له ما يبرره في سيناريوهات محددة ولكنه غير ضروري في سيناريوهات أخرى:
| السيناريو | المعيار الموصى به | السبب |
|---|---|---|
| المنزل أو المكتب الصغير، محول بسرعة 1 جيجابت في الثانية | كات6 أو كات6أ | Cat7 النفقات العامة غير ضرورية |
| 10 جيجابت في الثانية backbone, clean environment | كات6أ | كات6أ meets 10GBase-T at lower cost |
| 10 جيجابت في الثانية runs near fluorescent lighting or motors | Cat7 | درع S/FTP يرفض EMI |
| التدقيق المستقبلي لـ 25/40 جيجابت في الثانية | كات 7 أ | 1000 ميجا هرتز bandwidth required |
| أرضية صناعية/تصنيعية | كات 7 أو كات 7 أ | تتطلب بيئة EMI الثقيلة الحماية الكاملة |
اختبار إنهاء Cat7 الخاص بك بعد التثبيت
يعد الاختبار الميداني هو الطريقة الوحيدة للتأكد من أن قناة Cat7 تلبي المواصفات. أجهزة اختبار الخريطة السلكية الأساسية غير كافية، فهي لا تقيس معلمات مجال التردد. استخدام اختبار قادر على دقة المستوى IIIe أو المستوى الرابع (وفقًا للمعيار IEC 61935-1) للمصادقة على قناة Cat7. الاختبارات الرئيسية للتشغيل:
- خريطة الأسلاك: يتحقق من استمرارية الدبوس وغياب الأزواج المتقاطعة أو المنفصلة أو المعكوسة.
- عملية مسح فقدان الإدراج (حتى 600 ميجاهرتز): يؤكد بقاء توهين الإشارة ضمن حد قناة Cat7 عبر نطاق التردد بأكمله.
- التالي و فيكست: قياسات التداخل التي تكتشف مشكلات الموصل غير الملتوي عند نقطة إنهاء الرافعة.
- استمرارية الدرع: التحقق من توصيل سلك التصريف أو الجديلة من طرف إلى طرف دون حدوث قصر في أزواج الموصلات.
في حالة فشل إحدى القنوات، فإن السبب الأكثر شيوعًا هو فك المقبس بشكل مفرط، أو الرقاقة المزدوجة التالفة، أو فقدان الاتصال الأرضي بالدرع - كل ذلك يمكن معالجته عن طريق إعادة إنهاء المقبس بدلاً من استبدال مسار الكابل.
