في البنية التحتية للشبكة الحديثة، لوحة التصحيح يعد مكونًا أساسيًا لمراكز البيانات وغرف خادم شبكة المؤسسة وكابلات الشبكة المحلية (LAN). فهو لا يتيح الإدارة المركزية الفعالة لكابلات الشبكة فحسب، بل إنه ضروري أيضًا لضمان التشغيل المستقر للنظام وقابلية التوسع في المستقبل.

ما هي لوحة التصحيح؟ لماذا هو مهم جدا؟

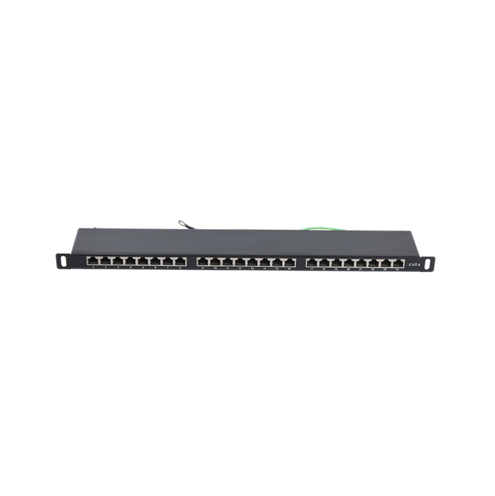

تعد لوحة التصحيح في الأساس مكونًا سلبيًا لأجهزة الشبكة، وعادةً ما يتم تثبيتها على حامل خادم قياسي. يوفر سلسلة من المنافذ لإنهاء الروابط الدائمة في أنظمة الكابلات الأفقية (مثل الكابلات المزدوجة الملتوية).

وتتمثل وظيفتها الأساسية في عزل توصيلات الأجهزة الخارجية (مثل المحولات وأجهزة التوجيه) عن نظام الكابلات الثابتة للمبنى. باستخدام أسلاك التصحيح لتوصيل لوحة التصحيح والمفاتيح، يمكن إجراء أي تغييرات في التكوين أو استكشاف الأخطاء وإصلاحها في الواجهة الأمامية للوحة التصحيح دون التدخل في الكابلات الدائمة داخل الجدران أو السقف.

كيفية استخدام وتثبيت لوحة التصحيح بشكل صحيح؟

باستخدام بشكل صحيح أ لوحة التصحيح يتضمن ثلاث خطوات أساسية: التثبيت، والإنهاء، وتصحيح توصيلات السلك.

1. تركيب وتخطيط لوحة التصحيح

• اختر لوحة التصحيح المناسبة: تتوفر لوحات Cat5e وCat6 وCat6A وحتى لوحات تصحيح الألياف الضوئية. يجب عليك الاختيار بناءً على متطلبات سرعة الشبكة لديك (على سبيل المثال، جيجابت أو 10 جيجابت) ونوع كابل الشبكة المستخدم.


• التثبيت المادي: قم بتثبيت لوحة التصحيح على حامل قياسي مقاس 19 بوصة أو حامل على الحائط. ومن الناحية المثالية، يجب أن يكون موجودًا أعلى أو أسفل المحول أو معدات الشبكة لتسهيل توصيلات سلك التصحيح.


• التخطيط: قبل الإنهاء، قم بتخطيط المنطقة أو الجهاز الذي سيتصل به كل منفذ وقم بتسميته بوضوح (يعد وضع العلامات مفتاح الاستخدام الفعال للوحة التصحيح).



2. إنهاء الكابل (اللكم)

هذه هي الخطوة الأكثر أهمية في استخدام لوحة التصحيح.

• تحضير الكابلات: قم بتشغيل كابل الشبكة الدائم من مقبس الحائط أو منطقة العمل إلى الحامل وقم بإزالة الغلاف الخارجي.


• أداة الإنهاء: استخدم أداة ثقب احترافية لتجعيد الأسلاك الثمانية لكابل الشبكة في وحدة IDC (موصل إزاحة العزل) خلف لوحة التصحيح وفقًا لمعيار T568A أو T568B (يجب أن تلتزم الشبكة بأكملها بنفس المعيار).


• تحقق: استخدم جهاز اختبار الشبكة لاختبار كل رابط دائم تم إنهاؤه للتأكد من عدم وجود دوائر قصيرة أو دوائر مفتوحة أو تسلسلات أسلاك غير صحيحة.



3. تصحيح اتصال الحبل وإدارته

بمجرد إنهاء الكابلات بنجاح على لوحة التصحيح، فإن الخطوة التالية هي توصيل أجهزة الشبكة.

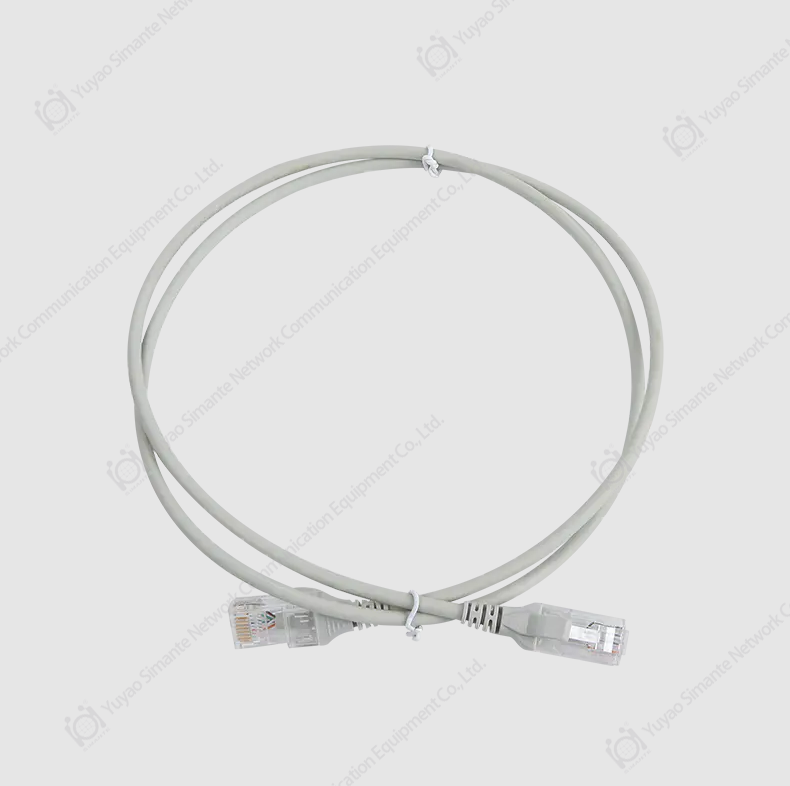

• استخدام أسلاك التصحيح: استخدم أسلاك التصحيح ذات الطول القياسي لتوصيل المنافذ الموجودة على لوحة التصحيح بالمنافذ المقابلة على المحولات.


• إدارة الكابلات: استخدم نظام إدارة الكابلات لضمان تنظيم أسلاك التوصيل بشكل أنيق. تجنب عبور أسلاك التصحيح أو تكديسها، حيث يساعد ذلك في تبديد الحرارة واستكشاف الأخطاء وإصلاحها في المستقبل.


• الصيانة واستكشاف الأخطاء وإصلاحها: عندما يلزم تغيير اتصالات الجهاز، ما عليك سوى استبدال سلك التصحيح الموجود بين لوحة التوصيل والمفتاح، مما يؤدي إلى تبسيط عملية الصيانة وتحسين الكفاءة إلى حد كبير. في حالة حدوث فشل في الشبكة، تحقق أولاً من أضواء المؤشر وتوصيلات سلك التصحيح على لوحة التصحيح لتضييق نطاق استكشاف الأخطاء وإصلاحها.


مزايا استخدام لوحات التصحيح

النشر والاستخدام بكفاءة لوحة التصحيحs سوف يجلب المزايا الهامة التالية لنظام الشبكة الخاص بك:

• إدارة سهلة: يتيح الإدارة المركزية لكابلات الشبكة، مع تركيز جميع الكابلات الثابتة في مكان واحد.


• تعزيز الاستقرار: يحمي الكابلات الدائمة داخل الجدران من التلف الناتج عن التوصيل والفصل المتكرر، مما يطيل عمر نظام الكابلات بأكمله.


• النشر السريع والصيانة: يحدد بسرعة ويعزل المنافذ المعيبة، مما يبسط إضافة أجهزة الشبكة ونقلها وتغييرها (أجهزة MAC، والتحركات، والإضافات، والتغييرات).


• الجماليات والدقة: ينشئ بيئة كابلات احترافية ومرتبة في مركز البيانات باستخدامها مع الخزانات ومديري الكابلات.



تعد لوحات التصحيح الأساس لبناء بيئة شبكة موثوقة وقابلة للتطوير. إن إتقان مهارات "كيفية استخدام لوحات التصحيح" لا يضمن فقط أن تثبيت شبكتك يلبي معايير الصناعة ولكن أيضًا يحسن بشكل كبير الكفاءة التشغيلية وقابلية الصيانة للشبكة في المراحل اللاحقة. سواء أكان الأمر يتعلق بمركز بيانات مؤسسي أو شبكة مكتبية صغيرة، فإن لوحات التوصيل عالية الجودة وممارسات الكابلات القياسية تمثل ضمانًا قويًا لتشغيل الشبكة بشكل مستقر.
