الغرض من مدير الكابلات

أ مدير الكابلات عبارة عن أحد ملحقات الأجهزة المصممة لتنظيم الكابلات وتوجيهها وتأمينها داخل حامل الخادم أو حاوية الشبكة. لاستخدامها، يمكنك ببساطة توجيه كابلات إيثرنت أو الألياف أو الطاقة الخاصة بك عبر القنوات الأفقية أو الرأسية المحددة، وتثبيتها بأشرطة لاصقة أو أصابع مدمجة للحفاظ على نصف قطر الانحناء وتدفق الهواء المناسب. لتثبيته، يمكنك تثبيت مدير الكابلات على قضبان التثبيت العمودية لرف الخادم الخاص بك باستخدام صواميل ومسامير القفص المضمنة، والتي تشغل عادةً 1U (1.75 بوصة) من المساحة الرأسية للمديرين الأفقيين أو يتم ربطها بالقضبان الجانبية للوحدات الرأسية.

الهدف الأساسي ذو شقين: لمنع تدهور الإشارة الناجم عن الانحناءات الضيقة أو التداخل الكهرومغناطيسي و لزيادة كفاءة التبريد إلى الحد الأقصى عن طريق إزالة عوائق تدفق الهواء الناتجة عن تشابك الكابلات . في مراكز البيانات عالية الكثافة، يمكن أن تؤدي إدارة الكابلات بشكل صحيح إلى تقليل تكاليف التبريد بنسبة تصل إلى 15% وتقليل وقت استكشاف الأخطاء وإصلاحها بنسبة تزيد عن 50%.

كيفية استخدام مدير الكابلات: دليل عملي

يعد استخدام مدير الكابلات بشكل فعال أكثر من مجرد إدخال الأسلاك في القناة. ويتضمن التخطيط الاستراتيجي لضمان قابلية التوسع وإمكانية الخدمة وسلامة الشبكة. فيما يلي الخطوات العملية لاستخدام مديري الكابلات الأفقية والرأسية.

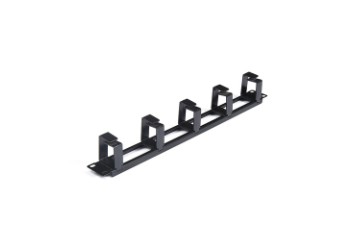

مديري الكابلات الأفقية (1U أو 2U)

عادةً ما يتم تثبيت المديرين الأفقيين بين لوحات التصحيح أو المفاتيح، ويعملون كنقطة توزيع أساسية لتصحيح الجانب الأمامي.

• التوجيه: قم بتشغيل أسلاك التصحيح من منفذ التبديل من خلال "أصابع" المدير الأمامية أو القنوات المغطاة. تأكد من خروج الكابلات من المدير مباشرة إلى منافذ لوحة التصحيح المجاورة لتقليل التراخي المكشوف.
• حماية نصف القطر بيند: بالنسبة لكابلات الألياف الضوئية، تأكد من أن نصف قطر الانحناء لا يقل عن 30 مم (1.18 بوصة). استخدم البكرات المخصصة أو الأصابع المنحنية التي يوفرها المدير للحفاظ على نصف القطر هذا. يمكن أن يؤدي تجاوز نصف قطر الانحناء إلى حدوث انحناءات دقيقة، مما يؤدي إلى زيادة التوهين بنسبة تصل إلى 0.5 ديسيبل لكل حادثة.
• الفصل: افصل الكابلات النحاسية (Cat6/Cat6a) عن كابلات الألياف لمنع الإجهاد والتداخل الجسدي. لدى معظم المديرين أغطية قابلة للإزالة تسمح لك بإنشاء مناطق مميزة.

مدراء الكابلات العمودية (قناة الإصبع)

يتم تثبيت المديرين الرأسيين على جوانب الحامل للتعامل مع الكابلات المجمعة التي تمتد من الأعلى إلى الأسفل، أو الاتصال بالمحولات، أو الخوادم، أو البنية التحتية الأساسية.

• توجيه العمود الفقري: استخدم المدير الرأسي لتجميع الكابلات من عدة مديرين أفقيين. قم بتوجيه الكابلات من مقدمة الحامل إلى القنوات الخلفية أو الجانبية للاتصال بالمعدات النشطة.
• إدارة الركود: قم بتخزين طول الكابل الزائد في المدير الرأسي بدلاً من لفه خلف المعدات. تشير الدراسات إلى أن إدارة الركود المناسبة في المديرين الرأسيين تقلل من تقييد تدفق الهواء بنسبة تصل إلى 20% مقارنة بالحزم السائبة.
• وضع العلامات: أlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.

كيفية تثبيت مدير الكابلات: خطوة بخطوة

التثبيت هو عملية ميكانيكية مباشرة، ولكن الدقة هي المفتاح لضمان السلامة الهيكلية للحامل وطول عمر التثبيت. سواء كنت تعمل مع حامل خادم ذو 4 أعمدة أو حامل شبكة ذو وظيفتين، تنطبق الخطوات التالية.

الخطوة 1: تحديد موقع التركيب

بالنسبة للمديرين الأفقيين، يتم تثبيتهم عادةً بين المكونات النشطة (على سبيل المثال، Switch in U1، وCable Manager في U2، وPatch Panel في U3). بالنسبة للمديرين الرأسيين، يتم تركيبهم على جانب إطار الحامل، غالبًا في أزواج (يسارًا ويمينًا).

الخطوة 2: إعداد القضبان الرف

حدد ما إذا كان الحامل الخاص بك يستخدم فتحات مربعة (شائعة في رفوف الخوادم) أو فتحات ملولبة (شائعة في رفوف الاتصالات). بالنسبة للثقوب المربعة، أدخل صواميل القفص في أماكن التثبيت المخصصة. تأكد من توجيه صواميل القفص باستخدام المشبك الزنبركي الموجود داخل السكة لمنع الانزلاق.

الخطوة 3: تأمين الوحدة

أlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— يمكن أن يؤدي الإفراط في التشديد إلى تجريد الخيوط أو تشويه الهيكل، خاصة في الوحدات البلاستيكية عالية الكثافة.

الأسئلة الشائعة حول Cable Manager: معالجة المخاوف الشائعة

فيما يلي الأسئلة الأكثر شيوعًا فيما يتعلق بإدارة الكابلات، مع إجابات دقيقة بناءً على أفضل ممارسات الصناعة ومعايير التصنيع.

1. ما الفرق بين "شريط الدانتيل" و"قناة الإصبع"؟

أ lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, توفير تحكم فائق في نصف قطر الانحناء والسماح بحركات الكابلات الفردية دون إزعاج الكابلات المجاورة.

2. ما مقدار المساحة التي يجب أن أتركها بين مديري الكابلات والمعدات النشطة؟

من الناحية المثالية، قم بتثبيت مدير كابلات 1U بجوار كل لوحة توصيل أو محول مباشرة (أعلى أو أسفل). بالنسبة لتركيبات الألياف الكثيفة، غالبًا ما يُفضل مدير 2U. يضمن الحفاظ على مسافة 1 بوصة (25 ملم) أمام أبواب المدير تدفق الهواء المناسب لأنظمة التبريد من الأمام إلى الخلف.

3. هل يمكنني استخدام مديري الكابلات البلاستيكية للألياف عالية الكثافة؟

نعم، ولكن يجب عليك التأكد من أن البلاستيك مقاوم للهب (UL 94V-0). تم تصميم نواقل بلاستيكية عالية الجودة، مثل تلك التي تنتجها شركة Simante، للتعامل مع الألياف عالية الكثافة مع الحفاظ على السلامة الهيكلية. في المنشآت التي تتطلب شهادة زلزالية، يوصى باستخدام أدوات الإدارة الرأسية المعدنية نظرًا لقوة الشد العالية (عادةً ما تكون سعة الحمولة أكبر من 500 رطل).

4. هل تأتي مديري الكابلات بأحجام مخصصة؟

أbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 خطوط إنتاج عادية وتخصيص و 10 مجموعات من آلات صب الحقن الأوتوماتيكية بالكامل ، يمكننا إنتاج مديرين بأعماق وألوان محددة (على سبيل المثال، الأسود والأبيض ورموز RAL المخصصة)، والمواد التي تتوافق تمامًا مع المتطلبات الجمالية والمكانية لمركز البيانات الخاص بك. تحافظ منشأتنا على إنتاج سنوي مستقر يزيد عن 9 مليون وحدة ، مما يضمن قابلية التوسع لعمليات النشر واسعة النطاق.

لماذا تعتبر الجودة مهمة: الهندسة والدعم

يؤثر اختيار مدير كابل عالي الجودة على التكلفة الإجمالية للملكية. قد تتميز الوحدات السفلية بحواف حادة تؤدي إلى إتلاف أغطية الكابلات أو البلاستيك الذي يصبح هشًا بمرور الوقت. ويضمن نهج Simante ضمان الجودة عند مصدر التصميم من خلال نظام بحث وتطوير ناضج.

مع فريق متخصص من أكثر من 10 مهندسين وأكثر من 30 موظفًا فنيًا بدوام كامل ، ونحن نركز على التحسين المستمر. يستخدم مصنعنا 10 مجموعات من آلات صب الحقن الأوتوماتيكية بالكامل and 20 semi-automatic units لضمان الاتساق في الأبعاد الحرجة، مثل المسافة بين الأصابع (عادةً 1.2 بوصة لاستيعاب مقابس RJ45 عالية الكثافة).

توفر Simante حلولاً متكاملة متخصصة للعملاء للتأكد من أنها تلبي متطلبات العميل. سواء كنت بحاجة إلى مدير أفقي بسيط مكون من وحدة واحدة أو حل رأسي مخصص ومعقد لمركز بيانات واسع النطاق، فإن البنية الأساسية المتقدمة لمصنع Cable Manager تدعم مشروعك بدءًا من التصميم وحتى التسليم.

• القدرة الإنتاجية: 9 ملايين وحدة سنويًا لدعم المشتريات واسعة النطاق.
• أutomation: 8 آلات مثبتة تلقائيًا تضمن جودة التجميع المتسقة.
• التخصيص: حلول كاملة لكابلات الشبكة تدمج التصميم والتطوير والمبيعات والخدمة.

من خلال الاستثمار في إدارة الكابلات المصممة هندسيًا من شركة مصنعة موثوقة، فإنك تضمن أن تظل البنية الأساسية لشبكتك قابلة للتطوير وقابلة للخدمة وفعالة طوال دورة حياتها بالكامل.
