أ لوحة الواجهة عبارة عن لوحة غطاء واقية مسطحة مثبتة على الحائط أو سطح الجهاز والتي توفر الوصول إلى واجهات الكهرباء أو البيانات أو الاتصالات مع حماية الأسلاك والمكونات الداخلية من الغبار والرطوبة والأضرار المادية. إنه بمثابة الواجهة المرئية بين المستخدمين والبنية التحتية المخفية خلف الجدران أو المكاتب أو الآلات.

توجد لوحات الواجهة بشكل شائع في الأماكن السكنية والتجارية والصناعية. وفي المنازل، تظهر على شكل لوحات جدارية لمنافذ الطاقة، ومفاتيح الإضاءة، ومنافذ إيثرنت. في مراكز البيانات، يقومون بتنظيم نهايات الكابلات النحاسية والألياف الضوئية. وفي الآلات الصناعية، فإنها تحمي لوحات التحكم والأجهزة من المخاطر البيئية.

ما هو استخدام لوحة الواجهة؟

تخدم Faceplates أغراضًا وظيفية وتنظيمية متعددة عبر بيئات مختلفة. استخداماتها الأساسية تشمل توفير الوصول الآمن إلى الاتصالات ‎ وتنظيم البنية التحتية للكابلات، والحفاظ على التناسق الجمالي في المساحات الداخلية.

التطبيقات السكنية والمكتبية

في المباني، تغطي الألواح الأمامية الصناديق الكهربائية وأقواس التثبيت ذات الجهد المنخفض. يبلغ مقاس اللوحة الأمامية القياسية ذات العصابة الواحدة تقريبًا 2.75 بوصة في 4.5 بوصة ، بينما تقيس الإصدارات ذات العصابة المزدوجة 4.56 بوصة في 4.5 بوصة . تضمن هذه الأبعاد القياسية التوافق مع الصناديق الكهربائية في أمريكا الشمالية.

البيانات والاتصالات

في الشبكات، تقوم اللوحات الأمامية بإنهاء أنظمة الكابلات الهيكلية. تتضمن لوحة الواجهة النموذجية لمحطة العمل المكتبية 2 إلى 4 منافذ RJ45 للصوت والبيانات. وفقًا لمعايير TIA-568، تضمن هذه اللوحات إدارة الكابلات بشكل سليم وتقليل التداخل الكهرومغناطيسي عند تأريضها بشكل صحيح.

الاستخدام الصناعي والمعدات

تعمل اللوحات الأمامية الصناعية على حماية شاشات HMI (واجهة الإنسان والآلة)، وأزرار التحكم، وأضواء المؤشر على معدات التصنيع. غالبًا ما تحمل هذه اللوحات شديدة التحمل تصنيفات IP65 أو IP67 مما يشير إلى الحماية الكاملة من الغبار ومقاومة نفاثات الماء أو الغمر المؤقت.

ما هي لوحة الواجهة المصنوعة من؟

يتم اختيار مواد الواجهة بناءً على متطلبات التطبيق بما في ذلك المتانة والجماليات والمقاومة الكيميائية والتكلفة. تشمل المواد الأكثر شيوعًا اللدائن الحرارية والمعادن والمواد المركبة المتخصصة.

بالنسبة للتطبيقات المتخصصة، قد يتم دمج لوحات الواجهة إضافات مثبطات اللهب تلبية معايير UL94 V-0، أو الطلاءات المضادة للميكروبات لبيئات الرعاية الصحية. تتراوح الألواح المعدنية عادةً من سمك 0.8 مم إلى 1.5 مم ، في حين أن المتغيرات البلاستيكية بشكل عام سمك 2 مم إلى 3 مم لتحقيق صلابة مماثلة.

ما الذي يمكن أن تحميه لوحة الواجهة؟

توفر Faceplates حماية بالغة الأهمية لكل من البنية التحتية الداخلية والمستخدمين النهائيين. تمتد قدراتها الوقائية عبر المجالات المادية والبيئية والكهربائية.

الحماية الجسدية

تعمل الألواح الأمامية على حماية الأسلاك الداخلية من الصدمات العرضية والتآكل والعبث. في المناطق ذات الحركة المرورية العالية، واجهات معدنية أو بولي كربونات معززة تحمل التأثيرات التي من شأنها كسر البدائل البلاستيكية القياسية. تمنع لوحات الواجهة المثبتة على الحائط سحب الكابلات أو تعطلها، مما يقلل من خطر فشل الاتصال.

حماية البيئة

تعمل الألواح الأمامية المختومة بحشيات على الحماية من الغبار والرطوبة والتعرض للمواد الكيميائية. عادة ما يتم تحقيق لوحات الواجهة المصنفة في الهواء الطلق IP44 أو أعلى التقييمات ، حجب الأجسام التي يزيد حجمها عن 1 مم وتناثر الماء من أي اتجاه. في بيئات الغسيل، تمنع الألواح الأمامية المصنوعة من الفولاذ المقاوم للصدأ مع حشوات السيليكون دخول الماء الذي قد يتسبب في حدوث دوائر قصيرة.

السلامة الكهربائية

تمنع لوحات الواجهة الكهربائية الاتصال العرضي بالمحطات الحية. توفر لوحات الواجهة البلاستيكية غير الموصلة قوة عازلة تتجاوز 15 كيلو فولت / مم ، بينما يجب تأريض الألواح المعدنية بشكل صحيح لمنع مخاطر الصدمات. تعمل الألواح الأمامية المقاومة للعبث والمزودة بمصاريع منزلقة على حماية الأطفال من إدخال الأشياء في المنافذ.

ما أنواع الواجهات المتوفرة على الواجهة؟

تستوعب اللوحات الأمامية الحديثة مجموعة واسعة من الواجهات، بدءًا من توصيلات الطاقة التقليدية وحتى نهايات الألياف الضوئية المتقدمة. يعتمد التكوين المحدد على متطلبات التطبيق ومعايير الصناعة.

واجهات كهربائية

• نيما 5-15 منافذ قياسية 15 أمبير، 125 فولت (أمريكا الشمالية)
• نيما 5-20 منافذ 20 أمبير، 125 فولت للمعدات عالية الطاقة
• غفسي منافذ (قاطع دائرة الصدع الأرضي) للمواقع الرطبة
• USB-A وUSB-C منافذ شحن مدمجة في لوحات الحائط

واجهات البيانات والاتصالات

• RJ45 مقابس Cat5e وCat6 وCat6a Ethernet (تدعم ما يصل إلى 10 جيجابت في الثانية )
• RJ11/RJ12 موصلات لخطوط الهاتف والصوت التناظرية
• لك، اتفاقية استكهولم، وست محولات الألياف الضوئية للألياف أحادية الوضع ومتعددة الأوضاع
• HDMI وDisplayPort وVGA وحدات التمرير لعمليات تثبيت AV

أudio and Specialized Interfaces

• XLR، TRS، وRCA موصلات لأنظمة الصوت المهنية
• بي ان سي موصلات لتطبيقات الفيديو والترددات اللاسلكية

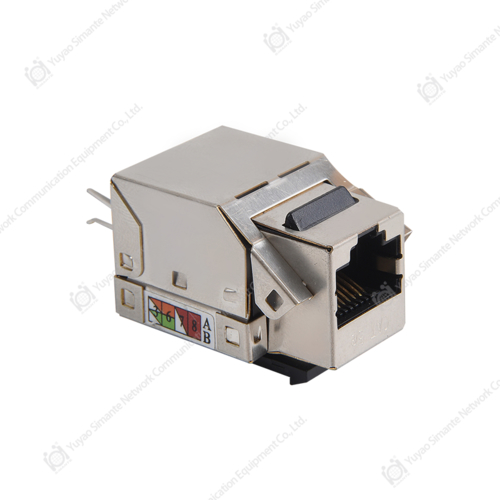

• كيستون إدراجات معيارية تسمح بمجموعات المنافذ المخصصة

أنظمة لوحة الواجهة المعيارية باستخدام الرافعات حجر الزاوية السماح للمستخدمين بمزج أنواع الواجهة ومطابقتها داخل لوحة واحدة. تتسع لوحة الواجهة القياسية ذات العصابة الواحدة لما يصل إلى 3 منافذ كيستون ، بينما تحمل لوحة العصابة المزدوجة 6 منافذ .

هل الواجهة سهلة التركيب؟

نعم، تم تصميم معظم لوحات الواجهة للتثبيت المباشر تتطلب الأدوات الأساسية فقط. ومع ذلك، يختلف التعقيد بشكل كبير بين الاستبدال البسيط للوحة الحائط وتركيبات الكابلات الهيكلية الجديدة.

تركيب الاستبدال الأساسي

استبدال لوحة الواجهة الموجودة هو أ مهمة من 5 إلى 10 دقائق لا يتطلب سوى مفك براغي مسطح الرأس أو فيليبس. تتضمن العملية إيقاف تشغيل قاطع الدائرة الكهربائية، وإزالة مسامير تثبيت اللوحة القديمة، وفصل الأسلاك في حالة استبدال المقبس، وتأمين اللوحة الجديدة. ليس هناك حاجة إلى تدريب متخصص لبدائل مستحضرات التجميل.

متطلبات التثبيت الجديدة

يتطلب تثبيت لوحة الواجهة في موقع جديد تركيب صندوق كهربائي أو دعامة ذات جهد منخفض على قوائم الحائط أو الحوائط الجافة. يجب أن تمتثل تركيبات اللوحة الكهربائية NEC (الكود الكهربائي الوطني) المتطلبات، بما في ذلك حسابات تعبئة الصندوق المناسبة والتأريض. تعد لوحات البيانات ذات الجهد المنخفض أقل تنظيمًا ولكنها تتطلب مهارات إنهاء الكابل. يستغرق ثقب كابلات Cat6 إلى مقبس الانحراف تقريبًا 3 إلى 5 دقائق لكل سلك للمثبت من ذوي الخبرة.

الأدوات المطلوبة

1. مفك البراغي (مسطح الرأس وفيليبس)
2. متجرد الأسلاك (للتركيبات الكهربائية)
3. أداة التثقيب (لإنهاء البيانات)
4. جهاز اختبار الكابل (موصى به للتحقق من البيانات)
5. منشار الحوائط الجافة (لقطع الفتحات الجديدة)
6. المستوى (لضمان محاذاة اللوحة)

لقد قامت تصميمات لوحة الواجهة الإضافية بتبسيط عملية التثبيت من خلال التخلص من الحاجة إلى البراغي تمامًا. تستخدم هذه اللوحات عروات محملة بنابض يتم تثبيتها في الصناديق الكهربائية القياسية، مما يقلل من وقت التثبيت تقريبًا 40% مقارنة بالألواح التقليدية المثبتة بالبراغي.

الأسئلة الشائعة حول الواجهة

ما هو الفرق بين لوحة الواجهة ولوحة الحائط؟

غالبًا ما يتم استخدام المصطلحين بالتبادل، ولكن "لوحة الواجهة" يشير عادةً إلى مكون الغطاء نفسه، بينما "لوحة الحائط" قد يصف التجميع بأكمله بما في ذلك حامل التثبيت أو الصندوق الكهربائي. في سياقات الشبكات، تشير عبارة "لوحة الواجهة" على وجه التحديد إلى اللوحة الأمامية للوحة التصحيح أو منفذ محطة العمل.

هل يمكن طلاء الواجهات لتتناسب مع ألوان الجدران؟

نعم، يمكن طلاء معظم ألواح الواجهة البلاستيكية باستخدام طلاء الرش المخصص للبلاستيك. ومع ذلك، لا ينبغي طلاء الألواح المعدنية إذا كانت بمثابة موصلات التأريض. تقدم بعض الشركات المصنعة لوحات أمامية قابلة للطلاء بسطح أملس ومتقبل مصمم خصيصًا للتخصيص.

أre all faceplates the same size?

لا، تأتي اللوحات الأمامية بأحجام موحدة متعددة. الأكثر شيوعا هي عصابة واحدة (2.75 بوصة × 4.5 بوصة) , عصابة مزدوجة (4.56 بوصة × 4.5 بوصة) ، و عصابة ثلاثية (6.38 بوصة × 4.5 بوصة) . تستخدم الأسواق الدولية معايير مختلفة؛ على سبيل المثال، يتم قياس اللوحات الأمامية الأوروبية عادةً 86 مم × 86 مم لتطبيقات عصابة واحدة.

كيف أختار مادة الواجهة المناسبة؟

حدد بلاستيك ABS للاستخدام السكني الداخلي القياسي حيث تكون التكلفة أولوية. اختر البولي كربونات للمناطق عالية التأثير أو للتعرض الخارجي. استخدم الفولاذ المقاوم للصدأ في الخدمات الغذائية أو الطبية أو البيئات المسببة للتآكل. ويفضل الألومنيوم عندما التدريع EMI مطلوب لأجهزة الصوت أو الترددات اللاسلكية الحساسة.

هل تؤثر الواجهات على أداء الشبكة؟

لوحة الواجهة نفسها لها تأثير ضئيل، ولكن نوعية إنهاء سيئة داخل اللوحة يمكن أن يؤدي إلى تدهور سلامة الإشارة. يجب أن تحافظ الألواح الأمامية من Cat6 على فصل زوج الأسلاك بشكل مناسب والحفاظ على الالتواء لدعمها عرض النطاق الترددي 250 ميجاهرتز ما يصل إلى 100 متر. استخدم دائمًا لوحات الواجهة المصنفة لفئة الكابل التي تقوم بتثبيتها.

هل يمكنني تركيب لوحة الواجهة بدون صندوق كهربائي؟

يمكن استخدام لوحات الواجهة ذات الجهد المنخفض للبيانات والهاتف بين قوسين تصاعد الجهد المنخفض يتم تثبيته مباشرة على الحوائط الجافة بدون صندوق كهربائي كامل. ومع ذلك، يجب دائمًا تركيب الألواح الأمامية للطاقة الكهربائية في صندوق كهربائي معتمد وفقًا لمتطلبات NEC لاحتواء الشرر ومنع مخاطر الحريق.
