نظام الكابلات الهيكلي عبارة عن بنية تحتية موحدة للشبكة تستخدم لوحات التوصيل والمقابس الأساسية واللوحات الأمامية والموصلات لتنظيم اتصالات الصوت والبيانات والألياف الضوئية داخل المبنى أو مركز البيانات. بدلاً من تشغيل الكابلات الفردية مباشرة إلى الأجهزة الطرفية، يقوم نظام الكابلات الهيكلية بتوجيه الكابلات إلى نقاط التوزيع المركزية، مثل لوحة التوصيل أو لوحة توزيع الألياف، حيث يمكن اختبار الاتصالات أو إعادة ترتيبها أو توسيعها دون إزعاج بقية الشبكة. يتم تعريف هذا النهج من خلال معايير مرجعية على نطاق واسع، بما في ذلك أنسي/تيا-568 و آيزو/آي إي سي 11801 , والتي تحدد متطلبات الأداء لفئات النحاس مثل كات5e والقط6 وكات6أ، بالإضافة إلى معايير الاختبار المشار إليها لموصلات الألياف الضوئية. يجمع نظام الكابلات المنظم جيدًا بين حل كابلات الشبكة المبني من لوحات التوصيل النحاسية ومقابس RJ45 الأساسية وألواح واجهة الشبكة ولوحات توصيل الألياف الضوئية، وجميعها تعمل معًا لدعم حركة مرور Ethernet والصوت والفيديو. ونظرًا لأن هذه المكونات تتبع عمومًا المعايير الميكانيكية الشائعة، فإن منتجات الكابلات الهيكلية من عمليات إنتاج مختلفة يمكن عادةً خلطها داخل نفس الحامل أو حاوية الحائط، مما يبسط الصيانة طويلة المدى والترقيات المستقبلية.

تلعب لوحات توصيل الألياف الضوئية دورًا مركزيًا في هذا الإطار عندما تحتاج الشبكة إلى التوسع خارج حدود طول الكابلات النحاسية أو تتطلب عرض نطاق ترددي إضافي لروابط العمود الفقري ومركز البيانات. لوحة تصحيح الألياف الضوئية، والتي تسمى أحيانًا لوحة تصحيح ODF أو لوحة توزيع الألياف، هي النقطة التي يتم فيها توصيل كابلات الألياف الضوئية الواردة أو توصيلها بأسلاك التصحيح التي تستمر في المحولات أو الخوادم أو معدات الشبكة الأخرى. تتناول الأقسام أدناه كيفية تحديد مكونات الكابلات الهيكلية، وكيفية تكوين لوحة تصحيح الألياف الضوئية عادةً، وما هي ممارسات التثبيت التي تساعد في الحفاظ على تشغيل كل من قطاعات النحاس والألياف الضوئية لحل كابلات الشبكة بشكل موثوق مع مرور الوقت.

المكونات الأساسية لنظام الكابلات الهيكلية

يتم تنظيم نظام الكابلات الهيكلي عمومًا في عدد صغير من فئات المكونات، ويتم تصنيع كل منها لتلبية المتطلبات الميكانيكية والكهربائية المحددة. يلخص الجدول أدناه مكونات نظام الكابلات الهيكلية الأساسية المشار إليها في هذه المقالة، بما في ذلك أنواع لوحات التصحيح ومقابس Keystone وألواح الواجهة وأجهزة الموصل. إن فهم دور كل مكون من مكونات منتجات الكابلات الهيكلية يساعد القائمين على التركيب على اختيار الأجزاء المتوافقة ويساعد مديري المرافق على تخطيط القدرة للنمو المستقبلي. في معظم التركيبات التجارية، يتم دمج هذه المكونات داخل حاوية مثبتة على الحائط أو حامل، مع توجيه الكابلات من خلال صواني إدارة مخصصة لتقليل الضغط على الموصلات.

تصميم لوحة تصحيح الألياف الضوئية وتكوينات المنافذ وخيارات التركيب على الحامل

تصف لوحة تصحيح الألياف الضوئية وإطار التوزيع البصري، غالبًا ما يتم اختصارهما إلى لوحة ODF، المعدات ذات الصلة الوثيقة المستخدمة لتنظيم اتصالات الألياف، على الرغم من أن المصطلحات تستخدم أحيانًا بشكل مختلف قليلاً عبر المناطق والموردين. في الاستخدام العام، تشير لوحة توصيل الألياف إلى حامل مدمج أو حاوية مثبتة على الحائط تحتوي على عدد محدود من المنافذ، وتستخدم عادةً داخل غرفة الاتصالات أو خزانة التوزيع الأرضية أو مركز البيانات الصغير. تصف لوحة ODF عادةً إطارًا أكبر، غالبًا مع عدة أدراج قابلة للإزالة، تُستخدم في مكتب مركزي أو مركز رئيسي أو مركز بيانات أكبر لإدارة أعداد الألياف الأعلى. يؤدي كل من ألياف ODF ولوحة الألياف القياسية نفس الوظيفة الأساسية، وهي حماية وصلات الدمج أو الألياف الموصلة، وتوزيع نوى الألياف الواردة والصادرة، وتوفير نقطة مستقرة ومُعلمة للاختبار والتصحيح. ونظرًا لاختلاف المصطلحات، يُنصح المشترون الذين يقومون بتقييم لوحة توزيع الألياف بشكل عام بتأكيد عدد المنافذ وتكوين الدرج ونوع الموصل بدلاً من الاعتماد على اسم المنتج وحده.

يتم تصنيع لوحات تصحيح الألياف الضوئية عادةً في تكوينات 12 و24 و48 و96 نواة، مع بعض تصميمات لوحات تصحيح الألياف الضوئية عالية الكثافة التي تدعم أعدادًا أعلى لتطبيقات مراكز البيانات. عادةً ما يتم مطابقة عدد المنافذ مع ارتفاع وحدة الحامل في العلبة، نظرًا لأن كل وحدة واحدة من مساحة الحامل يمكن أن تستوعب عادةً عددًا محددًا من مواضع المحول اعتمادًا على نوع المحول وتصميم الدرج. تعد لوحة توصيل الألياف الضوئية ذات 24 منفذًا خيارًا شائعًا لغرف الاتصالات الأصغر ونقاط توزيع FTTH، بينما يتم تحديد أعداد المنافذ الأعلى في كثير من الأحيان لتطبيقات مركز البيانات والتطبيقات الأساسية للمكاتب المركزية. تم تصميم تصميمات لوحة التصحيح المصنوعة من الألياف الضوئية المثبتة على حامل للتثبيت في حامل معدات قياسي مقاس 19 بوصة، بينما يتم استخدام الإصدارات المثبتة على الحائط في المساحات الأصغر مثل صناديق التوزيع الأرضية أو نقاط وصول FTTH حيث لا يكون الحامل الكامل عمليًا.

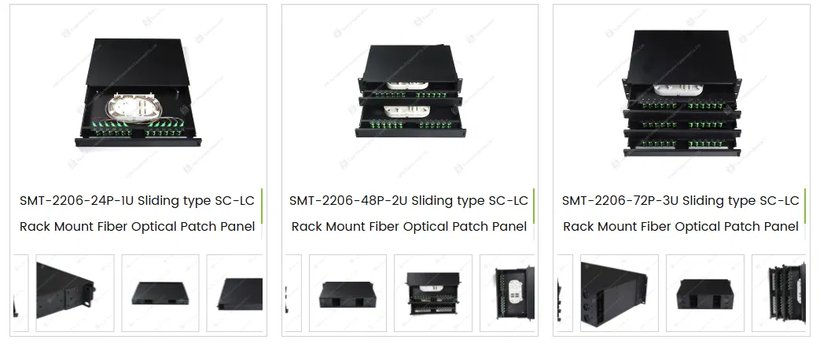

تُظهر الصورة أعلاه سلسلة من لوحات التصحيح المصنوعة من الألياف الضوئية المثبتة على حامل والتي تم تصنيعها بواسطة شركة Yuyao Simante Network Communication Equipment Co., Ltd، مما يوضح كيفية قياس عدد المنافذ مع ارتفاع العلبة. يستوعب إصدار 1U 24 منفذًا، ويستوعب إصدار 2U 48 منفذًا، ويستوعب إصدار 3U 72 منفذًا، متبعًا تصميم الدرج المنزلق الذي يسمح للدرج الأمامي بالتمدد للخارج لإجراء الربط والتصحيح والصيانة دون إزالة اللوحة من الحامل. تستخدم كل وحدة محولات SC أو LC مثبتة على اللوحة الأمامية، مع أدراج لصق وميزات إدارة الألياف الموجودة داخل الدرج للمساعدة في حماية نصف قطر انحناء الألياف وتقليل مخاطر تلف الألياف أثناء الخدمة. يهدف هذا النوع من لوحة تصحيح الألياف SC LC المنزلقة ODF إلى تبسيط التحركات والإضافات والتغييرات في البيئات التي يحتاج فيها الفنيون إلى وصول مادي متكرر إلى التوصيلات والموصلات. عادةً ما يتم تركيب منتجات ألواح توصيل الألياف الضوئية المثبتة على حامل من هذا النوع في غرف الاتصالات ومراكز البيانات والمكاتب المركزية لمزودي خدمات الإنترنت ونقاط توزيع FTTH حيث يلزم إنهاء الألياف بشكل منظم وصالح للخدمة.

أداء النطاق الترددي لفئات الكابلات النحاسية المستخدمة مع مقابس Keystone ولوحات التصحيح

يتم تحديد أداء الكابلات النحاسية الهيكلية من خلال تصنيفات الفئة المحددة بموجب ANSI/TIA-568 وISO/IEC 11801، والتي تحدد الحد الأدنى لعرض النطاق الترددي لكل كابل وفئة أجهزة التوصيل. وفقًا لهذه المعايير، تم تصنيف كابلات الفئة 5e 100 ميجا هرتز ، تم تصنيف كابلات الفئة 6 لـ 250 ميجا هرتز ، تم تصنيف كابلات الفئة 6a لـ 500 ميجا هرتز ، وتم تصنيف كابلات الفئة 8 لـ 2000 ميغاهيرتز . نظرًا لأن لوحة التصحيح ومقبس حجر الزاوية Cat6 ومقبس حجر الزاوية RJ45 كلها جزء من نفس القناة، فإن كل مكون في الرابط، بدءًا من منفذ cat6 بلوحة التصحيح وحتى نهاية مقبس حجر الزاوية cat6 إلى موصل RJ45 الذكر في نهاية الجهاز، يحتاج إلى تلبية تصنيف الفئة أو تجاوزه حتى يعمل الرابط على النحو المنشود. يوضح الرسم البياني أدناه كيفية زيادة سعة النطاق الترددي عبر هذه الفئات، مما يساعد على تفسير سبب تحول العديد من تصميمات حلول كابلات شبكة المؤسسة نحو أجهزة الفئة 6 والفئة 6a ​​لعمليات التثبيت الجديدة. يعد تحديد لوحة التصحيح وأجهزة مقبس Keystone المصنفة لنفس الفئة أو فئة أعلى من الكبل المثبت ممارسة متبعة على نطاق واسع بين الشركات المصنعة لمنتجات الكابلات الهيكلية ومثبتيها، نظرًا لأن المكونات غير المتطابقة يمكن أن تحد من عرض النطاق الترددي القابل للتحقيق للارتباط بأكمله.

يقارن الرسم البياني أعلاه الحد الأدنى من تصنيف عرض النطاق الترددي لأربع فئات شائعة من الكابلات النحاسية كما هو محدد في ANSI/TIA-568 ووثائق ISO/IEC 11801 ذات الصلة. تدعم الفئة 5e، التي لا تزال موجودة في العديد من التركيبات المكتبية القديمة، نطاقًا تردديًا يبلغ 100 ميجاهرتز وترتبط بشكل عام بشبكة Gigabit Ethernet بأطوال الكابلات القياسية. تضاعف الفئة 6 هذا الرقم إلى 250 ميجاهرتز ويمكن أن تدعم 10 جيجابت إيثرنت عبر أطوال قنوات أقصر، وهو أحد الأسباب وراء بقاء أجهزة Cat6 Keystone Jack ولوحة التصحيح Cat6 محددة على نطاق واسع في مشاريع حلول كابلات الشبكة الجديدة. تعمل الفئة 6 أ على توسيع عرض النطاق الترددي إلى 500 ميجاهرتز وتضيف تحكمًا أكثر إحكامًا في الحديث المتبادل للكائنات الفضائية، مما يسمح لـ 10 جيجابت إيثرنت بالعمل على طول القناة الكامل الذي يبلغ 100 متر والذي يسمح به المعيار. الفئة 8، المصنفة عند 2000 ميجا هرتز، مخصصة بشكل أساسي لاتصالات مراكز البيانات القصيرة جدًا بدلاً من كابلات المكاتب العامة. نظرًا لأن متطلبات النطاق الترددي تميل إلى الزيادة مع ترقية الشبكات، يبحث العديد من مديري المنشآت عن الشركات المصنعة للوحة التوصيل والمقبس الأساسي التي توفر خطوط منتجاتها مسارًا واضحًا للترقية من أجهزة Cat6 إلى Cat6a ضمن نفس المساحة.

أنواع الموصلات لألواح توصيل الألياف الضوئية: SC، وLC، وFC، وST

يتم تصنيع لوحات تصحيح الألياف الضوئية حول عدد صغير من أنواع الموصلات والمحولات القياسية، الأكثر شيوعًا SC وLC وFC وST. تستخدم موصلات SC آلية إغلاق بالدفع والسحب وحلقة كبيرة نسبيًا بقطر 2.5 ملم، وتظل شائعة في تطبيقات لوحات توزيع الألياف الخاصة بالاتصالات والمؤسسات. تستخدم موصلات LC حلقة أصغر بحجم 1.25 ملم مع نمط مزلاج مماثل، مما يسمح تقريبًا بضعف كثافة المنفذ لموصلات SC ضمن نفس عرض اللوحة، مما يجعل LC خيارًا متكررًا لتصميمات مراكز بيانات لوحة توصيل الألياف الضوئية عالية الكثافة. تستخدم موصلات FC أداة توصيل ملولبة توفر اتصالاً ميكانيكيًا آمنًا ولا تزال محددة في بعض بيئات المصانع والاختبارات الخارجية حيث تكون مقاومة الاهتزاز من الأولويات. تستخدم موصلات ST آلية قفل ملتوية محملة بنابض وكانت شائعة تاريخيًا في عمليات نشر لوحة تصحيح الألياف الضوئية متعددة الأوضاع المبكرة، على الرغم من أن المشاريع الأحدث تحدد في كثير من الأحيان أجهزة SC أو LC.

يتم عادةً تقييم الأداء البصري لأنواع الموصلات هذه وفقًا للمعايير المشار إليها في تيلكورديا GR-326-CORE والمواصفة القياسية IEC 61753-1، التي تصف طرق اختبار فقدان الإدخال وخسارة الإرجاع والمتانة الميكانيكية لموصلات الألياف الضوئية ذات الوضع الواحد. تصف معايير الصناعة المنشورة والمشار إليها عبر العديد من الشركات المصنعة للموصلات عادة الحد الأقصى النموذجي لفقد الإدراج في نطاق يتراوح من 0.2 إلى 0.3 ديسيبل تقريبًا لموصلات SC وLC وFC التي تم إنهاؤها في المصنع في ظل ظروف التزاوج العادية. غالبًا ما يتم قياس أداء فقدان الإرجاع عند 50 ديسيبل أو أعلى للموصلات المصقولة UPC و60 ديسيبل أو أعلى للموصلات المصقولة APC، استنادًا إلى نفس فئة المصادر المنشورة. يتم قياس المتانة الميكانيكية بشكل متكرر بحد أدنى 500 دورة تزاوج بموجب اختبار متانة طراز Telcordia GR-326-CORE. تمثل هذه الأرقام معايير الصناعة المشار إليها بشكل شائع بدلاً من القيم المضمونة لأي منتج محدد، نظرًا لأن الأداء الفعلي يمكن أن يختلف حسب الشركة المصنعة وجودة الطويق والتعامل الميداني.

يعرض الرسم البياني أعلاه معايير الحد الأقصى لفقد الإدراج المشار إليها عادةً بالديسيبل لأنواع الموصلات SC وLC وFC وST، استنادًا إلى معايير اختبار الصناعة المنشورة مثل Telcordia GR-326-CORE. ترتبط موصلات SC وLC وFC في كثير من الأحيان بأقصى معايير فقدان الإدراج بالقرب من 0.3 ديسيبل عند إنهائها وتزاوجها بشكل صحيح في ظل الظروف العادية. موصلات ST، التي تعتمد على اقتران قفل ملتوي بدلاً من سحب الدفع أو الواجهة الملولبة، غالبًا ما ترتبط بمعيار نموذجي أعلى قليلاً بالقرب من 0.5 ديسيبل بسبب الاختلافات في تسامح المحاذاة. انخفاض فقدان الإدراج يعني بشكل عام فقدان إشارة ضوئية أقل عند كل نقطة اتصال، الأمر الذي يصبح أكثر أهمية في تطبيقات ODF للألياف ولوحات توزيع الألياف التي تتضمن نقاط لصق وتصحيح متعددة على طول رابط واحد. هذه الأرقام هي معايير صناعية عامة وليست مواصفات مضمونة لمجموعة معينة من الموصلات، وتعتمد النتائج الفعلية على جودة تلميع الطويق وممارسات التنظيف وعدد دورات التزاوج. مصممو الشبكات الذين يخططون للوحة تصحيح الألياف لتشغيل العمود الفقري لفترة طويلة، أو تخطيط مركز بيانات لوحة تصحيح الألياف الضوئية عالية الكثافة، غالبًا ما يأخذون في الاعتبار فقدان الإدراج التراكمي عبر جميع نقاط الاتصال في حسابات ميزانية الارتباط الإجمالية الخاصة بهم.

كثافة منفذ قابلة للتطوير في تصميم لوحة تصحيح الألياف الضوئية المثبتة على الحامل

عادةً ما يتم تحديد حجم حاويات لوحة التصحيح المصنوعة من الألياف الضوئية المثبتة على الحامل في وحدات الرف القياسية، والتي يتم اختصارها عادةً 1U أو 2U أو 3U، مع قياس عدد المنافذ وفقًا لعدد مواضع المحول وصواني الوصلات التي تتناسب داخل كل وحدة من مساحة الحامل الرأسي. تتبع سلسلة لوحات تصحيح الألياف الضوئية ذات الدرج المنزلق المشار إليها سابقًا في هذه المقالة هذا النمط، حيث تقدم تكوينًا مكونًا من 24 منفذًا في حاوية 1U، وتكوينًا 48 منفذًا في حاوية 2U وتكوينًا 72 منفذًا في حاوية 3U. يسمح هذا النوع من القياس للمنشأة بتخطيط سعة الكابلات مسبقًا، واختيار لوحة توصيل من الألياف الضوئية مثبتة على حامل مكونة من 24 منفذًا لغرفة اتصالات أصغر أو لوحة ذات عدد منافذ أعلى للعمود الفقري لمركز البيانات دون تغيير التصميم العام للوحة أو نوع المحول. نظرًا لأن كل وحدة حامل إضافية تضيف عددًا متناسبًا من المنافذ في هذا التصميم، يمكن للمخططين تقدير احتياجات السعة المستقبلية من خلال ميزانية مساحة الحامل بدلاً من تقييم خط إنتاج ألواح ألياف مختلف تمامًا لكل حجم مشروع.

يوضح الرسم البياني أعلاه كيفية قياس عدد المنافذ مع ارتفاع وحدة الحامل لسلسلة لوحات توصيل الألياف الضوئية ذات الدرج المنزلق التمثيلي، استنادًا إلى تكوينات 1U و2U و3U المشار إليها في هذه المقالة. تستوعب الحاوية المكونة من وحدة واحدة 24 منفذًا، وتستوعب الحاوية المكونة من وحدتين 48 منفذًا، وتستوعب الحاوية المكونة من 3 وحدات 72 منفذًا، مما يعكس زيادة متناسبة قدرها 24 منفذًا لكل وحدة حامل إضافية ذات ارتفاع في تصميم الدرج المنزلق هذا. يعد هذا النوع من القياس المتوقع مفيدًا عند مقارنة خيار لوحة توصيل الألياف مع أنماط اللوحة البديلة التي قد تقوم بتعبئة المنافذ بكفاءة أقل أو التي تفتقر إلى درج منزلق للوصول إلى الوصلات. غالبًا ما تفضل المرافق ذات مساحة الحامل المحدودة كثافة المنفذ الأعلى لكل وحدة حامل، لأنها تقلل من عدد العبوات اللازمة لإنهاء عدد معين من الألياف. وفي الوقت نفسه، تتطلب اللوحات ذات كثافة المنافذ العالية جدًا إدارة دقيقة للألياف الداخلية للمساعدة في الحفاظ على الحد الأدنى من نصف قطر الانحناء، لذا فإن عدد المنافذ هو عامل واحد فقط يجب وزنه جنبًا إلى جنب مع تصميم علبة الوصلات وميزات توجيه الكابلات عند تحديد لوحة توزيع الألياف.

اتجاهات الصناعة التي تشكل الكابلات الهيكلية ونشر توزيع الألياف

لقد تم تشكيل الطلب على مكونات نظام الكابلات الهيكلية، بما في ذلك لوحات التصحيح، ومقابس المفاتيح ولوحات توصيل الألياف الضوئية، في السنوات الأخيرة من خلال التوسع المستمر في مراكز البيانات والبنية التحتية السحابية والألياف لعمليات النشر المنزلية. وفقًا لأحد تقارير أبحاث السوق الصناعية، من المتوقع أن يتجاوز سوق الكابلات الهيكلية العالمية 20 مليار دولار أمريكي في عام 2025، مع معدل نمو سنوي مركب متوقع يقترب من 8 بالمائة حتى منتصف ثلاثينيات القرن الحادي والعشرين، ويُعزى ذلك إلى حد كبير إلى توسع مراكز البيانات والبنية التحتية السحابية. لاحظت نفس فئة تحليل السوق أن تطبيقات الشبكات المحلية قد شكلت تاريخياً غالبية حجم الكابلات الهيكلية المثبتة من حيث الإيرادات، في حين تمثل تطبيقات مراكز البيانات واحدة من القطاعات الأسرع نمواً مع استمرار المؤسسات في توسيع سعة الخادم والتخزين. ساهمت برامج الألياف إلى المنازل أيضًا في زيادة الطلب على حلول لوحات توزيع الألياف FTTH، نظرًا لأن كل اتصال مشترك جديد يتطلب عادةً نقطة لصق أو تصحيح مخصصة في لوحة التوزيع بين الألياف النباتية الخارجية ومقر العميل. تشير هذه الاتجاهات إلى أن منتجات الكابلات الهيكلية التي تركز على النحاس، مثل مقبس Cat6 Keystone وأجهزة لوحة التصحيح، ومنتجات لوحة توصيل الألياف الضوئية من المرجح أن تظل ذات صلة مع استمرار الشبكات في التوسع عبر قطاعات النحاس والألياف بالتوازي.

يوضح الرسم البياني أعلاه توزيعًا تقريبيًا لنشر الكابلات الهيكلية حسب فئة التطبيق، استنادًا إلى تقديرات أبحاث السوق المنشورة بدلاً من إحصاء عالمي واحد تم التحقق منه. تمثل عمليات نشر شبكات المنطقة المحلية، التي تغطي بيئات المكاتب والمؤسسات النموذجية، تاريخيًا أكبر حصة فردية من حجم الكابلات الهيكلية، بما يتوافق مع الوجود الواسع للوحات التصحيح والرافعات الأساسية وألواح الواجهة عبر المباني التجارية العادية. تمثل تطبيقات مراكز البيانات حصة أصغر ولكنها أسرع نموًا بشكل عام، مما يعكس التحول نحو غرف الخوادم ذات الكثافة العالية والبنية التحتية السحابية التي غالبًا ما تعتمد بشكل أكبر على لوحات توصيل الألياف الضوئية ومنتجات لوحات توزيع الألياف عالية الكثافة. وتشمل الحصة المتبقية تطبيقات أخرى مثل بيئات الاتصالات الصناعية والسكنية والمتخصصة، والتي تختلف بشكل كبير حسب المنطقة ونوع المشروع. ونظرًا لاختلاف تقديرات السوق بين مقدمي الأبحاث، يجب قراءة النسب المئوية الموضحة هنا كتوضيح عام للنطاق النسبي بدلاً من كونها رقمًا دقيقًا لأي سنة أو منطقة محددة. يعد هذا النمط العام أحد الأسباب التي تجعل العديد من الشركات المصنعة لمنتجات الكابلات الهيكلية تحافظ على خطوط إنتاج متوازية تغطي كلاً من لوحة التصحيح النحاسية وأجهزة مقابس الانحراف جنبًا إلى جنب مع لوحة توصيل الألياف الضوئية ومنتجات لوحة ODF.

ممارسات التثبيت للوحات التوصيل واللوحات الأمامية ومقابس Keystone

يتبع تثبيت مكونات نظام الكابلات الهيكلية بشكل عام تسلسلًا مشابهًا سواء كان المشروع يتضمن لوحة توصيل نحاسية أو لوحة واجهة للشبكة أو لوحة توصيل من الألياف الضوئية، على الرغم من أن طريقة الإنهاء المحددة تختلف بين وسائط النحاس والألياف. تصف الخطوات أدناه تسلسل التثبيت العام الذي يتم اتباعه بشكل شائع في مشاريع الكابلات التجارية، على الرغم من أن القوانين المحلية وتعليمات الشركة المصنعة للكابل ومواصفات المشروع يجب أن تكون لها الأولوية دائمًا على أي وصف عام.

1. قم بتخطيط مسارات الكابلات وقم بتسمية طرفي كل كابل قبل بدء التثبيت، بحيث يتطابق الاتصال في منفذ cat6 بلوحة التصحيح أو محول لوحة الألياف مع لوحة وجه الشبكة أو منفذ الحائط المقابل.
2. قم بتركيب لوحة التوصيل وألواح حشو لوحة التصحيح الفارغة وأجهزة إدارة الكابلات داخل الحامل أو حاوية الحائط، مع ترك مساحة كافية لنصف قطر انحناء الكابل على الجانب الخلفي من اللوحة.
3. قم بإنهاء كل كابل نحاسي في مقبس Keystone Cat6 أو مقبس RJ45 Keystone باستخدام أداة الإنهاء المحددة من قبل الشركة المصنعة للمقبس، ثم قم بتثبيت مقبس Keystone المكتمل في لوحة التوصيل أو فتحة لوحة واجهة الشبكة.
4. بالنسبة إلى لوحة توصيل الألياف الضوئية، قم بتوجيه الألياف الواردة إلى درج الوصلة أو موضع المحول، واستكمل عملية الربط أو التوصيل، وقم بتغطية طول الألياف الزائد داخل الدرج للمساعدة في الحفاظ على الحد الأدنى من نصف قطر الانحناء المحدد لنوع الكابل.
5. اختبر كل رابط مكتمل باستخدام جهاز اختبار شهادة الكبل المناسب أو مجموعة اختبار الفقد البصري قبل وضع الاتصال في الخدمة، وقم بتسجيل النتائج للرجوع إليها مستقبلاً.
6. قم بتسمية الجزء الأمامي من لوحة التصحيح ولوحة الواجهة ومنافذ لوحة الألياف بشكل واضح، بما يتوافق مع الوثائق التي تم إنشاؤها أثناء مرحلة التخطيط.

اعتبارات التوافق لمكونات كابلات الألياف والنحاس

نظرًا لأن مكونات نظام الكابلات الهيكلية يتم إنتاجها من قبل العديد من الشركات المصنعة المختلفة، يتم الحفاظ على التوافق عمومًا من خلال الالتزام بالمعايير الميكانيكية والكهربائية الشائعة بدلاً من تصميم خاص واحد. تم تصميم مقابس Keystone، سواء تم وصفها على أنها مقبس Keystone Cat6 أو مقبس RJ45 Keystone عام، وفقًا لبصمة Keystone موحدة، لذلك يمكن بشكل عام إدخال المقابس من خطوط مكونات منتجات الكابلات الهيكلية المختلفة في نفس لوحة التصحيح أو فتحة لوحة الشبكة. في تطبيقات الألياف، يتركز التوافق على نوع المحول والموصل بدلاً من البصمة الأساسية، لذا فإن لوحة تصحيح الألياف الضوئية المملوءة بمحولات SC تكون متوافقة بشكل عام مع أسلاك التوصيل والأسلاك التوصيلية المنتهية من SC، بينما تتطلب اللوحة المملوءة بـ LC أسلاكًا منتهية LC، بغض النظر عن الشركة المصنعة للوحة الألياف التي أنتجت العلبة. يُنصح المشترون الذين يقومون بتقييم مورد لوحة تصحيح الألياف الضوئية أو الشركة المصنعة للوحة التصحيح ODF أو مصنع لوحة تصحيح الألياف المثبتة على حامل لمشروع جديد عمومًا بتأكيد نوع المحول وعدد المنافذ وارتفاع وحدة الحامل مقابل مصنع الكابلات الحالي قبل تقديم الطلب، حيث لا يمكن تزاوج أنواع الموصلات غير المتطابقة دون تحويل المحول. يساعد تأكيد هذه التفاصيل مسبقًا على تجنب إعادة العمل ويدعم الانتقال الأكثر سلاسة عند توسيع حل كابلات الشبكة الحالي باستخدام لوحة توصيل إضافية أو مقبس أساسي أو سعة لوحة توصيل الألياف الضوئية.

حول شركة يوياو سيمانتي المحدودة لمعدات اتصالات الشبكة

Yuyao Simante Network Communication Equipment Co., Ltd هي شركة متخصصة في تصنيع حلول كابلات الشبكة ومنتجات الألياف الضوئية، ودمج التصميم والتطوير والمبيعات والخدمة. خلال ما يقرب من 20 عامًا من الخدمة، ركزت الشركة على تلبية احتياجات العملاء من خلال الخبرة الهندسية التطبيقية، بهدف توفير قيمة للعملاء من المراحل الأولى للاتصال بالمشروع. استنادًا إلى نظام بحث وتطوير ناضج، تتم معالجة استقرار جودة المنتج بدءًا من مرحلة التصميم. تحتفظ الشركة بفريق فني يضم أكثر من 10 مهندسين وأكثر من 30 موظفًا فنيًا بدوام كامل والذين يواصلون المساهمة بالمدخلات الاحترافية في تحسين الجودة وتحديثات المنتج، بما في ذلك لوحة تصحيح الألياف الضوئية ومقبس حجر الزاوية ولوحة التصحيح وخطوط إنتاج اللوحة الأمامية المشار إليها في هذه المقالة.
