لوحة التصحيح مقابل التبديل: الإجابة المباشرة

A لوحة التصحيح عبارة عن مكون كابلات منظم سلبي ينهي وينظم كابلات الشبكة، بينما أ تبديل الشبكة هو جهاز إلكتروني نشط يستقبل البيانات ويعالجها ويعيد توجيهها بين الأجهزة المتصلة. عند مقارنة لوحة التصحيح بالمحول، يكون التمييز الأساسي بسيطًا: لوحة التصحيح لا تنقل البيانات أو تعالجها بمفردها، بينما يحتوي المحول على دوائر تقرأ البيانات الواردة وتوجهها إلى منفذ الوجهة الصحيح.

توجد لوحة التصحيح عادةً في الطبقة المادية للشبكة، مما يوفر نقطة اتصال ثابتة ومُعلمة للكابلات الأفقية التي تمتد من منافذ الحائط أو مقابس حجر الزاوية أو لوحة وجه الشبكة إلى خزانة الأسلاك أو غرفة المعدات. وعلى النقيض من ذلك، يتصل المحول بلوحة التصحيح من خلال أسلاك توصيل قصيرة، وهو المحول الذي يسمح فعليًا لأجهزة متعددة على الشبكة بتبادل البيانات. نظرًا لأن لوحة التصحيح لا تحتوي على إلكترونيات نشطة، فإنها لا تحتاج إلى طاقة، بينما يحتاج المفتاح إلى مصدر كهربي لتشغيله. يعد التعرف على هذا الاختلاف مفيدًا عند التخطيط لنظام كابلات منظم، نظرًا لأن لوحات التوصيل والمحولات تلعب عمومًا أدوارًا تكميلية بدلاً من استبدال بعضها البعض.

ما هي لوحة التصحيح وكيف تعمل؟

الوظيفة الأساسية للوحة التصحيح في نظام الكابلات الهيكلية

لوحة التصحيح عبارة عن لوحة مسطحة مثبتة على حامل أو مثبتة على الحائط تحتوي على صف من منافذ مقابس الانحراف على جانبها الأمامي. يتوافق كل منفذ في الجزء الأمامي من اللوحة مع نقطة اتصال في الجزء الخلفي من اللوحة، حيث يتم إنهاء الكابلات الأفقية الواردة باستخدام طريقة IDC punch down، والتي عادةً ما تتبع إنهاء نمط 110 أو Krone. يتيح هذا الإعداد للقائمين على التركيب تنظيم العديد من مسارات الكابلات الفردية في موقع واحد يمكن التحكم فيه، بدلاً من ترك الكابلات السائبة منتشرة حول الحامل أو غرفة المعدات. تم تصميم لوحات التصحيح أيضًا لدعم تسلسل الأسلاك القياسي T568A أو T568B المستخدم في معظم الكابلات النحاسية، مما يحافظ على تناسق ترتيب الأسلاك عبر التثبيت بأكمله.

عوامل شكل لوحة التصحيح: نماذج Punch Down وRJ45 والقط6

تأتي منتجات لوحات التصحيح في عدة أشكال شائعة. أ لكمة لوحة التصحيح إلى أسفل يتم إنهاء النموذج عن طريق الضغط على كل موصل في فتحة IDC باستخدام أداة التثقيب، وهي طريقة الإنهاء الأكثر شيوعًا للوحات التوصيل النحاسية. أ لوحة التصحيح RJ45 يشير النمط إلى المنافذ الأمامية نفسها، والتي تقبل مقابس RJ45 القياسية من أسلاك التوصيل. أ لوحة التصحيح Cat6 تم تصميم طراز كات6أ أو Cat6A ليتوافق مع متطلبات عرض النطاق الترددي والتداخل لكابلات Cat6 أو Cat6A، ويتم إقرانه عمومًا بمقابس Cat6 أو Cat6A المتطابقة. أ لوحة التصحيح فارغة يتم الشحن بدون مقابس مثبتة مسبقًا، مما يسمح للمثبت بإدخال مقابس حجر الزاوية من المنفذ الذي يختاره حسب المنفذ، وهو أمر مفيد عندما يحتاج الحامل إلى مزيج من وصلات النحاس والألياف.

تستخدم المنشآت الأصغر أحيانًا ملف مربع لوحة التصحيح بدلاً من وحدة كاملة مثبتة على حامل. صندوق لوحة التصحيح عبارة عن حاوية مدمجة تحتوي على عدد محدود من المنافذ، وغالبًا ما تستخدم في المنازل أو المكاتب الصغيرة أو المواقع المثبتة على السطح حيث لا يكون الحامل الكامل مقاس 19 بوصة عمليًا. يوضح الرسم البياني أدناه كيفية تدرج أعداد منافذ لوحة التصحيح بشكل عام من عمليات التثبيت الصغيرة إلى التثبيتات الكبيرة.

يعرض الرسم البياني أعلاه أربعة من تكوينات منافذ لوحة التصحيح الأكثر شيوعًا الموجودة في تركيبات الكابلات الهيكلية: نماذج ذات 8 منافذ، و12 منفذًا، و24 منفذًا، و48 منفذًا. لوحة التصحيح 24 منفذًا و 48 منفذًا يتم اختيار الوحدات عادةً لغرف الاتصالات ورفوف المعدات التي تحتاج إلى إنهاء عدد أكبر من مسارات الكابلات الأفقية القادمة من مناطق العمل الفردية. غالبًا ما تكون وحدات لوحة التصحيح ذات 8 منافذ و12 منفذًا مناسبة لخزائن الأسلاك المدمجة أو المكاتب المنزلية أو مواقع الفروع حيث لا يلزم سوى عدد محدود من عمليات إسقاط الشبكة. يعتمد تحديد عدد المنافذ الصحيح بشكل أساسي على عدد نقاط توصيل الكابلات المخطط لها لموقع ما، إلى جانب بعض السماح بالتوسع المستقبلي، نظرًا لأن إضافة السعة لاحقًا يعني عادةً تثبيت لوحة توصيل إضافية بدلاً من توسيع لوحة موجودة. يختار العديد من المثبتين حجم لوحة التصحيح الذي يكون أكبر بطبقة واحدة من المتطلبات الحالية بحيث تظل المنافذ الاحتياطية متاحة للأجهزة الجديدة أو مناطق العمل المعاد ترتيبها.

ما هو محول الشبكة وكيف يختلف عن لوحة التصحيح؟

وظائف التبديل: إعادة توجيه البيانات النشطة وذكاء المنفذ

محول الشبكة هو جهاز نشط يقوم بتوصيل أجهزة متعددة على شبكة محلية ويعيد توجيه البيانات فيما بينها. داخليًا، يحتفظ المحول بجدول عناوين الأجهزة التي تم التعرف عليها من حركة المرور عبر منافذه، والتي يستخدمها لإرسال البيانات الواردة فقط إلى المنفذ الذي يوجد به الجهاز الوجهة، بدلاً من بثها في كل مكان. يتطلب ذلك طاقة كهربائية مستمرة، كما تدعم العديد من المحولات أيضًا الطاقة عبر الإيثرنت، مما يوفر الطاقة للأجهزة المتصلة مثل الكاميرات أو نقاط الوصول اللاسلكية من خلال نفس الكابل المستخدم للبيانات. في حامل المعدات النموذجي، يوجد المحول بالقرب من لوحة التصحيح، وتربط أسلاك التصحيح القصيرة ذات نهايات موصل ذكر RJ45 منافذ لوحة التوصيل المحددة بمنافذ محول محددة، مما يشكل الاتصال النشط الذي يضفي الحيوية على نظام الكابلات المنظم.

نظرًا لأن المحول هو المكون الذي ينقل البيانات فعليًا، فإن المحول، وليس لوحة التصحيح، هو الذي يحدد مدى سرعة اتصال الأجهزة وعدد الأجهزة التي يمكن توصيلها مرة واحدة. لا تقوم لوحة التصحيح بإضافة أو إزالة اتصالات الشبكة المتوفرة بنفسها؛ فهو يوفر ببساطة نقطة انتهاء مستقرة بحيث لا يلزم إعادة تشغيل الكابلات في كل مرة يتم فيها نقل الجهاز أو استبداله. يعد هذا الفصل بين إدارة الكابلات السلبية ومعدات الشبكات النشطة أحد الأسباب الرئيسية التي تجعل أنظمة الكابلات الهيكلية تستخدم كلا المكونين معًا بدلاً من توصيل الأجهزة مباشرة بالمحول.

لوحة التصحيح مقابل التبديل: مقارنة وظيفية جنبًا إلى جنب

يلخص الجدول أدناه الاختلافات الوظيفية الرئيسية بين لوحة التصحيح ومحول الشبكة داخل نظام الكابلات الهيكلي.

يقارن المخطط الراداري أعلاه بين لوحة التصحيح ومحول الشبكة عبر خمسة أبعاد وظيفية، باستخدام مقياس تصنيف توضيحي من 1 إلى 5 بدلاً من البيانات المقاسة الدقيقة. تسجل لوحة التصحيح درجات عالية في تنظيم الكابلات، واستقرار الطبقة المادية، واستقلال الطاقة، نظرًا لأنها مكون سلبي ينظم الكابلات دون الحاجة إلى طاقة كهربائية أو إجراء أي معالجة للبيانات. في المقابل، يحقق محول الشبكة درجات عالية في ذكاء الشبكة وقابلية التوسع بشكل جيد، لأنه يقرأ البيانات بشكل نشط ويوجه حركة المرور إلى المنفذ الصحيح. تسجل لوحة التصحيح انخفاضًا في ذكاء الشبكة نظرًا لعدم احتوائها على دوائر إلكترونية، بينما يسجل المحول انخفاضًا في استقلالية الطاقة لأنه يعتمد على مصدر طاقة مستمر ليعمل. عند النظر إليها معًا، توضح المقارنة سبب استخدام لوحات التصحيح والمفاتيح عادةً كمكونات تكميلية داخل نفس نظام الكابلات الهيكلي بدلاً من استخدامها كبدائل لبعضها البعض.

كيف تعمل لوحات التصحيح والمفاتيح معًا في نظام الكابلات الهيكلية

في نظام الكابلات الهيكلي النموذجي، يتم توصيل لوحة التصحيح ومحول الشبكة بالتسلسل بدلاً من التنافس على نفس الوظيفة. يبدو المسار العام الذي يتبعه اتصال شبكة واحد، استنادًا إلى الممارسة الشائعة المشار إليها في إرشادات الكابلات الهيكلية TIA/EIA-568-C ودليل أساليب توزيع الاتصالات السلكية واللاسلكية لـ BICSI، كما يلي:

1. تعمل كابلات منطقة العمل على توصيل جهاز، مثل الكمبيوتر، بمنفذ حائط أو لوحة واجهة شبكة مزودة بمقبس RJ45.
2. تمتد الكابلات الأفقية من لوحة الواجهة هذه إلى خزانة الأسلاك أو غرفة الاتصالات، بشكل عام ضمن الحد الأقصى الموصى به للطول وهو حوالي 100 متر.
3. تنتهي الكابلات الأفقية في الجزء الخلفي من لوحة التصحيح باستخدام طريقة IDC المثقوبة، والتي تتبع عادةً إنهاء نمط 110 أو Krone.
4. يقوم سلك تصحيح قصير، مزود بنهايات موصل ذكر RJ45، بتوصيل الجزء الأمامي من منفذ لوحة التوصيل بمنفذ موجود على محول شبكة قريب.
5. يقوم المحول بعد ذلك بإعادة توجيه البيانات بين هذا الاتصال وبقية الشبكة، بما في ذلك أي كابلات أساسية تربط غرف اتصالات متعددة معًا.

هذا النهج متعدد الطبقات هو الفكرة الأساسية وراء نظام الكابلات الهيكلية : كل مكون من مكونات نظام الكابلات الهيكلية، بما في ذلك لوحة التصحيح، ومقابس حجر الزاوية، وألواح الواجهة، وأسلاك التصحيح، له دور محدد، مما يجعل صيانة حل كابلات الشبكة وإعادة تكوينه أسهل مقارنةً بالأسلاك المخصصة من نقطة إلى نقطة. عندما يحتاج الجهاز إلى النقل أو الاستبدال، يمكن للقائم بالتثبيت عادةً تغيير سلك توصيل قصير في لوحة التوصيل أو المفتاح، بدلاً من سحب الكابل الجديد عبر الجدران أو الأسقف. يقارن الرسم البياني أدناه سعة النطاق الترددي عبر فئات الكابلات الشائعة المستخدمة مع منتجات الكابلات المنظمة.

يقارن هذا المخطط الخطي سعة النطاق الترددي النسبية المرتبطة بثلاث فئات من الكابلات الهيكلية الشائعة المشار إليها في وثائق TIA/EIA-568-C: Cat5e، وCat6، وCat6A. يتم تصنيف كابلات Cat5e بشكل عام لحوالي 100 ميجا هرتز من عرض النطاق الترددي، وتمتد كابلات Cat6 إلى 250 ميجا هرتز تقريبًا، كما تزيد كابلات Cat6A من عرض النطاق الترددي المقدر إلى 500 ميجا هرتز تقريبًا. نظرًا لأن لوحة التصحيح يتم تصميمها عادةً لتتوافق مع فئة كبلات معينة، يلزم وجود لوحة توصيل Cat6A مقترنة بمقابس Cat6A Keystone وكابلات Cat6A للاستفادة من النطاق الترددي الأعلى الموضح على الجانب الأيمن من المخطط. يؤدي خلط فئات الكابلات داخل نفس الارتباط، على سبيل المثال، الجمع بين كابلات Cat6A ولوحة التصحيح Cat5e، إلى تقييد الارتباط بالكامل بأداء الفئة ذات التصنيف الأقل. لهذا السبب، عادةً ما يتم تحديد لوحة التصحيح، ومقابس Keystone، وألواح الواجهة، وأسلاك التصحيح المستخدمة عبر نظام الكابلات الهيكلي لنفس فئة الكابلات للحفاظ على أداء ثابت.

بعيدًا عن فئة الكابلات، يعتمد النطاق الإجمالي لنظام الكابلات الهيكلية أيضًا على حجم المنشأة التي يتم توصيل الأسلاك بها. يعرض المخطط العمودي أدناه أرقامًا مرجعية عامة لكيفية زيادة أعداد المنافذ عبر أنواع مختلفة من عمليات التثبيت.

يعرض الرسم البياني العمودي أعلاه أرقامًا مرجعية توضيحية لعدد المنافذ النموذجية المستخدمة عبر أنواع مختلفة من تركيبات الكابلات الهيكلية، بدءًا من المكاتب الصغيرة إلى رفوف مراكز البيانات. يستخدم التثبيت المكتبي الصغير عادةً حوالي 24 منفذًا، والتي يمكن عادةً خدمتها بواسطة وحدة لوحة توصيل واحدة. غالبًا ما يصل حجم أرضية المكتب متوسطة الحجم إلى 48 منفذًا، مقسمة أحيانًا عبر وحدتي لوحة توصيل مثبتتين على نفس الحامل. يمكن أن تنتقل طوابق المؤسسات والمرافق الأكبر حجمًا إلى نطاق 96 منفذًا، بينما قد تتطلب أرفف مركز البيانات التي تتعامل مع العديد من اتصالات الخادم 144 منفذًا أو أكثر، ويتم تحقيق ذلك في كثير من الأحيان عن طريق تكديس وحدات لوحة توصيل متعددة عالية الكثافة. هذه الأرقام هي مراجع تخطيط عامة وليست متطلبات ثابتة، نظرًا لأن عدد المنافذ الفعلي المطلوب في أي نظام كابلات منظم يعتمد على العدد المحدد لمناطق العمل، وتوصيلات المعدات، وخطط النمو للمنشأة.

تحديد مكونات لوحة التصحيح: مقابس Keystone، وألواح الواجهة، وموصلات RJ45

مقابس Keystone وألواح الواجهة كمكونات لمنتجات الكابلات الهيكلية

نادرًا ما تعمل لوحة التصحيح بمفردها. يتم إقرانه عادةً مع مجموعة من مكونات منتجات الكابلات الهيكلية ذات الصلة، بما في ذلك مقابس Keystone وألواح الواجهة وأسلاك التصحيح، والتي تشكل معًا حلاً كاملاً لكابلات الشبكة. من بين الشركات المصنعة لمقبس حجر الزاوية، تتضمن أنواع الوحدات الشائعة ما يلي:

• وحدات Keystone Jack cat6، تُستخدم للتوصيلات النحاسية القياسية جيجابت في منفذ منطقة العمل.
• منافذ مقبس حجر الزاوية RJ45 متوافقة مع معظم لوحات التصحيح الفارغة وأغطية اللوحة الأمامية.
• وحدات نمط Net Keystone Jack، مصممة إما للإنهاء بدون أدوات أو للإنهاء حسب تفضيلات المثبت.
• لوحة وجه الشبكة ومبيتات لوحة الواجهة، متوفرة في منفذ واحد، ومنفذ مزدوج، وتخطيطات متعددة المنافذ لتتوافق مع لوحة التصحيح ذات 24 منفذًا أو التكوين الأساسي الأكبر.

توفر الشركات المصنعة لألواح الواجهة عمومًا خيارات لوحة الواجهة المثبتة على السطح أو المثبتة على السطح، لذلك يمكن تثبيت نفس مقبس حجر الزاوية في الحوائط الجافة، أو في صندوق الأرضية المرتفعة، أو على سطح الجدار، اعتمادًا على نوع المبنى. نظرًا لأن لوحة الواجهة عبارة عن مبيت لمقبس رئيسي واحد أو أكثر، فإن الأداء الكهربائي الفعلي للاتصال لا يزال يعتمد على مطابقة مقابس لوحة الواجهة مع نفس فئة الكابلات التي تستخدمها لوحة التصحيح والكابلات الموجودة خلفها.

مطابقة منافذ لوحة التصحيح مع موصلات RJ45 وأسلاك التصحيح

في الجزء الأمامي من لوحة التصحيح، يقبل كل منفذ قابس RJ45 القياسي. أسلاك التصحيح المستخدمة لإجراء هذه التوصيلات، يشار إليها أحيانًا باختصار باسم تصحيحات لوحة التصحيح ، عبارة عن كبلات قصيرة منتهية في المصنع أو في الحقل مزودة بموصل ذكر RJ45 في كل طرف. عادةً ما تنتج الشركات المصنعة لموصلات RJ45 هذه الموصلات لتتوافق مع مواصفات Cat5e أو Cat6 أو Cat6A، كما يساعد تحديد موصل مُصنف لنفس الفئة مثل لوحة التصحيح ومقابس حجر الزاوية على تجنب حدوث اختناق غير مقصود في الارتباط. ومن الجدير بالذكر أن مصطلح لوحة التصحيح يظهر أيضًا في سياقات غير ذات صلة، مثل لوحة التصحيح لأنظمة الصوت في السيارة، والتي تشير إلى لوحات توزيع أسلاك مكبر الصوت في المركبات؛ لا يرتبط هذا الاستخدام بلوحات تصحيح الكابلات المنظمة للشبكة الموضحة في هذا الدليل. يمكن أن يؤدي العمل مع الشركات المصنعة للوحة التصحيح التي تنتج أيضًا مقابس أساسية ولوحات واجهة وموصلات RJ45 متطابقة إلى تبسيط عملية تحديد المصادر، نظرًا لأن فئة الكابلات وترميز الألوان ونمط الإنهاء من المرجح أن تكون متسقة عبر نظام الكابلات الهيكلي بأكمله.

عرض متساوي القياس: تشريح لوحة التصحيح المثبتة على الحامل

الرسم البياني متساوي القياس أعلاه عبارة عن رسم تخطيطي مبسط للوحة توصيل مثبتة على حامل، ويهدف إلى إظهار التخطيط العام لمكوناتها الرئيسية بدلاً من رسم فني دقيق لأي نموذج محدد. يحتوي الوجه الأمامي للوحة على صف من منافذ مقبس الانحراف، حيث يتم إنهاء كابلات الشبكة الفردية باستخدام موصلات مقبس حجر الزاوية RJ45. تسمح شريحة التثبيت الموجودة على جانب اللوحة بتثبيتها في حامل معدات قياسي مقاس 19 بوصة، مما يحافظ على محاذاة اللوحة مع المعدات الأخرى المثبتة على الحامل مثل محول الشبكة. على الجانب الخلفي من اللوحة، يتم استخدام أطراف IDC المثقوبة، التي تتبع عادةً طريقة إنهاء نمط 110 أو Krone، لتوصيل الكابلات الأفقية الواردة بكل منفذ مقبس حجر الزاوية. عادةً ما يتم تضمين ملصق أو شريط معرف بالقرب من المنافذ الأمامية بحيث يمكن ترقيم كل منفذ، مما يساعد في إدارة الكابلات واستكشاف الأخطاء وإصلاحها بمجرد تثبيت لوحة التوصيل في نظام كابلات منظم مباشر.

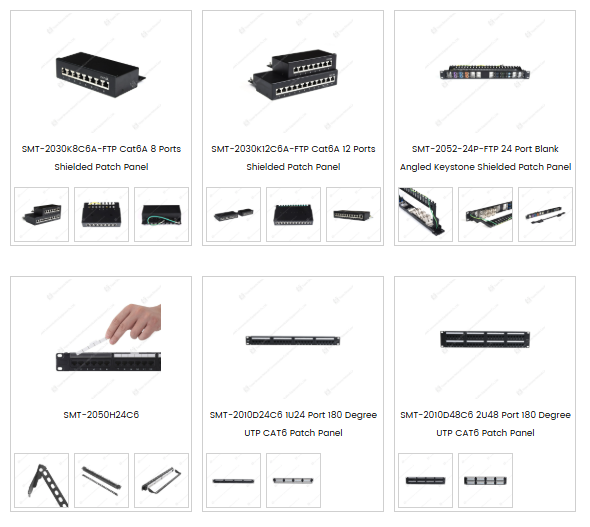

تُظهر الصورة أدناه مجموعة تمثيلية من مكونات لوحة التصحيح ولوحة الواجهة.

تُظهر الصورة أعلاه مجموعة من مكونات لوحة التصحيح ولوحة الواجهة، بما في ذلك لوحات التصحيح Cat6A المحمية في تكوينات 8 منافذ و12 منفذًا، ولوحة التصحيح المحمية بزاوية فارغة مكونة من 24 منفذًا، ولوحات التصحيح UTP Cat6 في تكوينات 24 منفذًا و48 منفذًا بزاوية 180 درجة. تقبل نماذج لوحة التصحيح الفارغة مقابس أساسية فردية من اختيار المثبت، مما يسمح لهيكل لوحة توصيل واحد بدعم أنواع مختلفة من المقابس، مثل مقابس Cat6 الأساسية أو محولات الألياف، داخل نفس مساحة الحامل. يتم عادةً استخدام المنتجات ذات النمط المربع للوحة التصحيح، والتي تظهر جنبًا إلى جنب مع الوحدات المثبتة على حامل، في التركيبات الأصغر حجمًا حيث لا يلزم تنظيم سوى عدد قليل من عمليات إسقاط الشبكة خارج حامل المعدات الكامل. عبر جميع تنسيقات لوحة التصحيح هذه، تظل منافذ مقابس RJ45 نقطة الإنهاء المشتركة للكابلات النحاسية القياسية الهيكلية، بينما يقبل الجزء الخلفي من كل وحدة بشكل عام إنهاء IDC للأسفل لتشغيل الكابلات الواردة. يعود الاختيار بين 8 منافذ و12 منفذًا و24 منفذًا و48 منفذًا لخيارات لوحة التوصيل بشكل عام إلى عدد قطرات الكابلات التي يتم إنهاؤها في حامل معين أو خزانة الأسلاك.

حول شركة يوياو سيمانتي المحدودة لمعدات اتصالات الشبكة

Yuyao Simante Network Communication Equipment Co., Ltd. هي شركة مصنعة تركز على مكونات نظام الكابلات الهيكلية ومنتجات الألياف الضوئية، والتي تغطي التصميم والتطوير والمبيعات والخدمة. تعمل الشركة منذ ما يقرب من 20 عامًا، وتحتفظ بخطوط إنتاج للرافعات الأساسية ولوحات التوصيل واللوحات الأمامية ومنتجات الكابلات الهيكلية الأخرى المستخدمة في الكابلات الهيكلية واتصالات الشبكة وتطبيقات المنزل الذكي. يشتمل إعداد التصنيع على خطوط إنتاج عادية ومخصصة، جنبًا إلى جنب مع معدات قولبة الحقن الأوتوماتيكية وشبه الأوتوماتيكية بالكامل، مما يدعم إنتاجًا سنويًا مستقرًا في نطاق عدة ملايين من الوحدات.

يعمل فريق البحث والتطوير المكون من أكثر من 10 مهندسين وأكثر من 30 موظفًا فنيًا بدوام كامل على مراقبة الجودة وتحديثات المنتج، ودعم اتساق لوحة التصحيح، ومقبس حجر الزاوية، وتصنيع اللوحة الأمامية من مرحلة التصميم فصاعدًا. كمورد بين الشركات المصنعة لأنظمة الكابلات الهيكلية، تخدم Simante العملاء في جميع أنحاء المناطق بما في ذلك أوروبا وأستراليا وإفريقيا والشرق الأوسط وجنوب شرق آسيا، وتشارك أيضًا في التعاون في تصنيع المعدات الأصلية وتصنيع التصميم الشخصي (ODM) بما في ذلك لوحة التوصيل ومقبس الانحراف ومكونات لوحة الواجهة، بالإضافة إلى لوحات تصحيح الشبكة الأساسية ذات 12 و24 و48 منفذًا بتصميمات 90 درجة و180 درجة عبر فئات CAT5E وCAT6 وCAT6A.

الأسئلة المتداولة حول لوحات التصحيح والمفاتيح

س1. ما هو الفرق الرئيسي بين لوحة التصحيح والمفتاح؟

لوحة التصحيح هي جهاز سلبي ينظم وينهي الكابلات الهيكلية، في حين أن المحول هو جهاز شبكة نشط يقوم بمعالجة وتوجيه حركة مرور البيانات بين المنافذ المتصلة.

س2. هل أحتاج إلى كل من لوحة التصحيح والمحول في إعداد الشبكة؟

في معظم أنظمة الكابلات الهيكلية، نعم. تقوم لوحة التصحيح بإنهاء تشغيل الكابلات الأفقية، ثم تقوم أسلاك التصحيح القصيرة بتوصيل منافذ لوحة التصحيح المحددة بالمحول، مما يفصل إدارة الكابلات عن معدات الشبكات النشطة.

س3. ما هي أعداد المنافذ المتوفرة عادةً للوحات التصحيح؟

تأتي لوحات التصحيح عادة في تكوينات 8 و12 و24 و48 منفذًا، مع نماذج Patch Panel ذات 24 منفذًا و48 منفذًا المستخدمة على نطاق واسع في بيئات المكاتب وغرف الاتصالات.

س 4. هل يمكن استخدام لوحة التوصيل بدون مفتاح؟

لا توفر لوحة التصحيح وحدها إمكانية الاتصال بالشبكة، لأنها تنظم الكابلات فقط. لا تزال هناك حاجة إلى محول أو جهاز توجيه أو أي جهاز نشط آخر على جانب واحد من لوحة التصحيح لتمكين نقل البيانات.

س5. ما هو الفرق بين مقابس حجر الزاوية RJ45 وموصلات RJ45 الذكورة المستخدمة مع لوحة التصحيح؟

مقابس Keystone هي منافذ RJ45 الأنثوية المثبتة في لوحات التصحيح وألواح الواجهة لإنهاء الكابل، في حين أن موصل RJ45 الذكر هو نهاية القابس على سلك التصحيح الذي يتم إدخاله في منافذ مقابس Keystone أو في منفذ التبديل.
