أ واجهة الشبكة عبارة عن لوحة مثبتة على الحائط يتم تركيبها في المنازل والمكاتب ومراكز البيانات والتي توفر واجهة نظيفة وآمنة لتوصيل كابلات الشبكة - مثل Ethernet أو الألياف الضوئية - بأنظمة الكابلات المنظمة. وهو يعمل كنقطة نهاية مرئية للكابلات الموجودة في الحائط، ويقبل مقابس حجر الزاوية أو الوحدات النمطية التي تربط الأسلاك الداخلية بالمنافذ التي تواجه المستخدم. بدلاً من ترك الكابلات مكشوفة أو منتهية بشكل غير محكم، تقوم لوحة واجهة الشبكة بتنظيم الاتصالات وحمايتها مع تقديم لمسة نهائية احترافية. تعتبر اللوحات الأمامية، المتوفرة في تكوينات من منفذ واحد إلى 6 منافذ أو أكثر، مكونًا أساسيًا في أي تثبيت شبكة منظم.

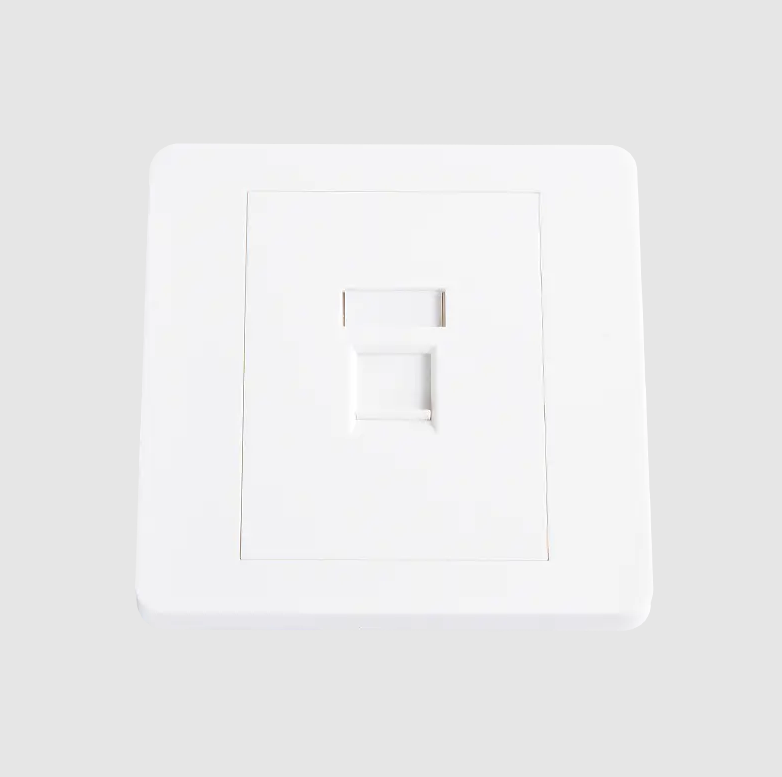

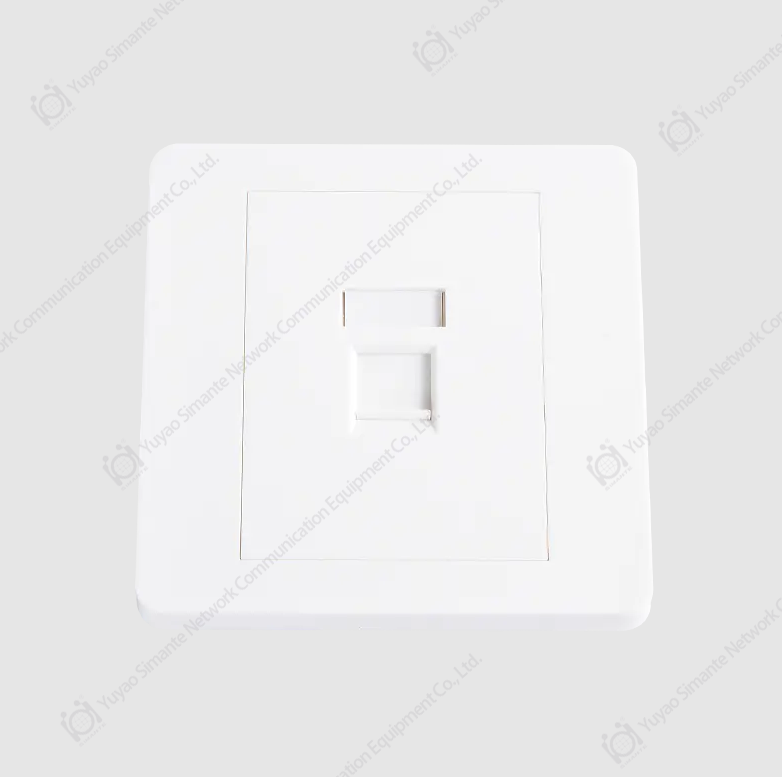

ما هو واجهة الشبكة

أ network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.

تُستخدم لوحات الواجهة في الشبكات السكنية والبنية التحتية التجارية لتكنولوجيا المعلومات والبيئات الصناعية. يتم تركيبها في صناديق حائطية (تسمى أيضًا الصناديق الخلفية) يتم تثبيتها في الحائط، مما يمنح التركيب مظهرًا نهائيًا. والفرق الرئيسي هو أن لوحة الواجهة نفسها لا تنهي الأسلاك، فهذه الوظيفة تنتمي إلى جاك حجر الزاوية يتم إدخالها في منافذ اللوحة الأمامية.

تشمل التطبيقات الشائعة ما يلي:

• منافذ بيانات إيثرنت في المكاتب والمنازل
• نقاط اتصال الهاتف
• ألواح إنهاء الألياف الضوئية على الجدران
• أudio/video signal distribution in conference rooms
• منافذ USB وHDMI الجدارية في المباني الذكية


الأنواع الرئيسية واجهة الشبكةs

تأتي اللوحات الأمامية للشبكة في عدة أنواع مختلفة، كل منها يناسب معايير الكابلات المختلفة وعدد المنافذ وبيئات التثبيت. يساعد فهم الاختلافات على ضمان الاختيار الصحيح لأي مشروع معين.

1. لوحة المفاتيح كيستون (لوحة الواجهة المعيارية)

النوع الأكثر استخدامًا، واجهات حجر الزاوية قبول مقابس حجر الزاوية القابلة للتبديل بتنسيق الأداة الإضافية. تسمح هذه النمطية لنفس اللوحة بدعم مقابس Ethernet (كات5e، القط6، كات6أ)، المحورية، الألياف، USB، أو HDMI ببساطة عن طريق تغيير الوحدة المدرجة. يتراوح عدد المنافذ عادةً من 1 إلى 6 منافذ لكل لوحة واجهة.

تُفضل لوحات الواجهة الخاصة بـ Keystone في التركيبات التجارية لأنها تسمح بإجراء ترقيات مستقبلية دون استبدال مقبس الحائط بالكامل - يلزم تبديل مقبس Keystone فقط.

2. لوحة واجهة ذات منفذ ثابت

تحتوي لوحات الواجهة ذات المنافذ الثابتة على منافذ مدمجة غير قابلة للإزالة مدمجة مباشرة في اللوحة. هذه شائعة في تركيبات الهاتف القديمة والمشاريع السكنية منخفضة التكلفة. على الرغم من أنها أقل مرونة من الأنواع الأساسية، إلا أنها غالبًا ما تكون أكثر اقتصادية لعمليات النشر ذات الاستخدام الفردي حيث لن يتغير نوع الكابل.

3. غطاء الألياف الضوئية

مصممة خصيصًا لكابلات الألياف الضوئية، تحتوي هذه اللوحات الأمامية على محولات LC أو SC أو ST أو MTP/MPO. يتم استخدامها في بيئات عالية السرعة مثل مراكز البيانات والحرم الجامعي والعمود الفقري للمؤسسات حيث تتجاوز سرعات نقل البيانات 10 جيجابت في الثانية . يجب أن تعمل الألواح الأمامية المصنوعة من الألياف على حماية الموصلات الضوئية من الغبار والأضرار المادية، لذلك تشتمل عادةً على أغطية الغبار أو المنافذ المغلقة.

4. لوحة حماية مثبتة على السطح

عندما لا يكون القطع في الجدران أمرًا عمليًا - كما هو الحال في المباني القديمة أو الهياكل الخرسانية أو المنشآت المؤقتة - يتم ربط ألواح الواجهة المثبتة على السطح مباشرةً بسطح الجدار بدلاً من تثبيتها فيه. إنها تأتي مع صندوق خلفي مدمج وهي أسرع في التثبيت، على الرغم من أنها أكثر بروزًا قليلاً من الناحية البصرية.

5. صندوق الأرضية / لوحة الواجهة السفلية

تستخدم في المكاتب وقاعات المؤتمرات ذات المخطط المفتوح، ويتم تركيب ألواح الواجهة المربعة الأرضية في الأرضيات المرتفعة أو الأرضيات الخرسانية. أنها توفر اتصالات البيانات والطاقة وAV على مستوى المكتب دون توجيه الجدار. قد يحتوي على صندوق من طابق واحد من 4 إلى 12 منفذًا ، يجمع بين منافذ إيثرنت والطاقة والوسائط المتعددة في وحدة واحدة.

6. الوسائط المتعددة/لوحة الواجهة المركبة

تستوعب اللوحات الأمامية للوسائط المتعددة أنواع الإشارات المختلطة في لوحة واحدة - على سبيل المثال، الجمع بين منافذ RJ45 Ethernet وHDMI وUSB-A ومقابس الصوت مقاس 3.5 مم. تحظى هذه الأجهزة بشعبية خاصة في قاعات المؤتمرات والفصول الدراسية وأجهزة المسرح المنزلي الحديثة حيث يلزم وجود أنواع اتصال متعددة في موقع منفذ واحد.

مقارنة أنواع لوحات الواجهة الشائعة للشبكة

المكونات الرئيسية لنظام واجهة الشبكة

أ complete faceplate installation involves several components working together:

• هيئة الواجهة : اللوحة الخارجية بأحجام قياسية مثل تنسيقات المملكة المتحدة الفردية (86 × 86 مم) أو المملكة المتحدة المزدوجة (86 × 146 مم) أو تنسيقات الولايات المتحدة 1 عصابة / 2 عصابة
• الرافعات كيستون : الوحدات الإضافية التي تنهي كابلات Cat5e أو Cat6 أو Cat6A أو الألياف وتقبل مقابس RJ45 أو موصلات الألياف
• الصندوق الخلفي/صندوق الحائط : مبيت مجوف مثبت داخل الجدار يتم تثبيت اللوحة الأمامية عليه
• تسميات / أيقونات المنفذ : علامات تعريف، مرمزة بالألوان أو تحمل علامات نصية، لتمييز منافذ البيانات أو الصوت أو AV
• قبعات الغبار : أغطية واقية للمنافذ غير المستخدمة، خاصة في تطبيقات الألياف الضوئية

واجهة الشبكة المعايير وفئات الكابلات

يكون أداء تركيب لوحة الواجهة للشبكة جيدًا مثل مقابس الكابلات والمفتاح المستخدمة بداخله. يجب أن تتطابق لوحات الواجهة مع فئة الكابلات التي يتم نشرها:

• Cat5e : يدعم ما يصل إلى 1 جيجابت في الثانية بسرعة 100 ميجاهرتز؛ مناسبة لمعظم الشبكات السكنية والتجارية الأساسية
• Cat6 : يدعم ما يصل إلى 1 جيجابت في الثانية بسرعة 250 ميجاهرتز مع أداء أفضل للتحدث المتبادل؛ تستخدم على نطاق واسع في عمليات النشر المكتبية الحديثة
• Cat6A : يدعم ما يصل إلى 10 جيجابت في الثانية بسرعة 500 ميجاهرتز ; مطلوب للبيئات عالية الكثافة وتطبيقات PoE
• القط8 : يدعم ما يصل إلى 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• الألياف (OM3/OM4/OS2) : يدعم 10G إلى 100G لمسافات أطول؛ يتطلب محولات حجر الزاوية الخاصة بالألياف

تحدد هيئات المعايير مثل TIA-568 (أمريكا الشمالية) وISO/IEC 11801 (دوليًا) متطلبات أداء القناة التي يجب أن تلبيها اللوحات الأمامية والمقابس لتحقيق تركيبات الكابلات الهيكلية المعتمدة.

كيفية اختيار واجهة الشبكة المناسبة

يعتمد اختيار اللوحة الأمامية الصحيحة على عدة عوامل عملية:

عدد المنافذ

تحديد عدد الاتصالات المطلوبة في كل موقع. تتطلب محطة العمل المكتبية القياسية عادةً 2 منافذ (بيانات واحدة أو واحدة احتياطية أو صوت واحد)، بينما قد تحتاج محطة الصوت والفيديو في الفصل الدراسي إلى 4-6 منافذ. تجنب الإفراط في التحديد للحفاظ على إمكانية التحكم في اختراق الجدران.

بيئة التثبيت

بالنسبة للإنشاءات الجديدة أو التجديدات، توفر لوحات الواجهة الحجرية الموجودة في الحائط أفضل تشطيبات نهائية. بالنسبة للمباني القائمة حيث لا يكون توجيه الجدار ممكنًا، فإن خيارات التركيب على السطح تلغي الحاجة إلى مطاردة الكابلات عبر الجدران. تتطلب البيئات الصناعية والخارجية ألواح واجهة ذات تصنيف IP (على سبيل المثال، IP44 أو IP55) مع حماية من الغبار والرطوبة.

نوع الكابل ومتطلبات السرعة

قم بمطابقة مقابس حجر الزاوية مع فئة الكابل الجاري تشغيله. يؤدي تركيب مقابس Cat6A في البنية التحتية لـ Cat5e إلى إهدار الاستثمار، بينما يؤدي تركيب مقابس Cat5e في تركيب Cat6A إلى اختناق الأداء عند المنفذ - حيث يحدد الرابط الأضعف السرعة القصوى للقناة.

أesthetic and Regulatory Standards

في البيئات المنظمة مثل مرافق الرعاية الصحية أو المرافق الحكومية، قد تحتاج لوحات الواجهة إلى الامتثال لمعايير ترميز الألوان المحددة أو متطلبات تجميع الجدران المقاومة للحريق. غالبًا ما تحدد المساحات التجارية تشطيبًا ثابتًا (أبيض أو عاجي أو فولاذ مصقول) لتتناسب مع معايير التصميم الداخلي.

لوحة واجهة الشبكة مقابل لوحة التصحيح: الاختلافات الرئيسية

أ common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:

• لوحة الواجهة : مثبتة عند نقطة نهاية المستخدم (المكتب، الجدار، الأرضية)؛ يوفر 1-6 منافذ لكل موقع؛ يربط الأجهزة النهائية بالكابلات الموجودة في الحائط
• لوحة التصحيح : مثبتة في حامل الشبكة أو غرفة الاتصالات؛ يدمج جميع مسارات الكابلات الموجودة في الحائط (غالبًا 24 إلى 48 منفذًا لكل لوحة ); يتصل بالمفاتيح عبر أسلاك التصحيح

تشكل لوحة الواجهة ولوحة التصحيح معًا طرفي قناة الكابلات المنظمة، مع تشغيل الكابل الأفقي الموجود في الجدار بينهما.

نصائح التثبيت العملية

التثبيت الصحيح يضمن الأداء وطول العمر:

1. أlways leave ما لا يقل عن 30 سم من الركود في الكابل داخل الصندوق الخلفي للسماح بإعادة الإنهاء في حالة فشل الرافعة
2. حافظ على لف الزوج بالقرب من نقطة انتهاء المقبس الأساسي قدر الإمكان، حيث يؤدي فك اللف أكثر من 13 مم (0.5 بوصة) إلى تدهور أداء Cat6 وCat6A
3. قم بتسمية كل منفذ بوضوح على كل من اللوحة الأمامية ومنفذ لوحة التصحيح المقابل باستخدام نظام ترقيم متسق (على سبيل المثال، F1-D1 = الطابق 1، المكتب 1)
4. استخدم أغطية الغبار على فتحات الانحراف غير المستخدمة لمنع تراكم الحطام داخل الصندوق الخلفي
5. بالنسبة لتركيبات الألياف، قم بتنظيف جميع الموصلات بالأدوات المناسبة قبل الاختبار؛ نهايات الألياف الملوثة هي السبب الرئيسي لفشل وصلات الألياف
6. اختبر كل منفذ مكتمل باستخدام جهة اعتماد الكابلات (وليس مجرد اختبار الاستمرارية) للتأكد من أن القناة تلبي معيار TIA أو ISO المطلوب
