الإجابة المختصرة أولاً: بالنسبة للروابط التي تبقى داخل مبنى واحد وعلى مسافة 100 متر، فإن 10G النحاس، أي 10GBASE-T Ethernet التي تعمل عبر الكابلات الهيكلية القط6A أو القط7، هي الطريقة الأكثر عملية وفعالة من حيث التكلفة لتوصيل 10 جيجابت في الثانية إلى المكاتب ونقاط الوصول والكاميرات والمفاتيح. تتولى الألياف المسؤولية حيث تتجاوز متطلبات المسافة أو التداخل الكهرومغناطيسي أو تجميع العمود الفقري ما يمكن أن تدعمه الكابلات المزدوجة الملتوية.

يستعرض هذا الدليل كيفية عمل النحاس 10G، وفئات الكابلات التي تحمله فعليًا، وأين يتفوق على الألياف وأين يخسر، وما الذي يجب على فرق المشتريات التحقق منه قبل التوقيع على أمر الشراء. إن المنظور عملي بشكل متعمد: فنحن نقوم بتصنيع الرافعات الأساسية ولوحات التصحيح وأسلاك التوصيل لمشاريع كابلات الشبكة التي يتم تسليمها إلى أكثر من 45 دولة، وتعكس النقاط أدناه الأسئلة التي يثيرها الموزعون والمتكاملون والمقاولون معنا في أغلب الأحيان.

الاستنتاج الرئيسي: يعد كابل النحاس 10 جيجا عبر كابلات كات6أ هو الخيار الافتراضي للوصلات الأفقية الداخلية بسرعة 10 جيجابت في الثانية حتى 100 متر، بينما تظل الألياف هي الأداة المناسبة للتشغيل الأساسي والمسافات الطويلة.

ما هو 10G النحاس؟ شرح معيار 10GBASE-T

يشير 10G النحاس إلى تشغيل 10 جيجابت إيثرنت عبر كابلات مزدوجة ملتوية متوازنة من خلال واجهة RJ45 المألوفة. صدقت IEEE على التكنولوجيا باعتبارها 10GBASE-T في عام 2006 بموجب معيار 802.3an، ولا تزال هذه هي الطريقة الوحيدة للوصول إلى 10 جيجابت في الثانية عبر كابلات المكاتب العامة دون تغيير الموصل الذي يستخدمه كل جهاز شبكة بالفعل. يعد توافق هذا الموصل هو السبب وراء بقاء النحاس ذا صلة: حيث يتحدث المنفذ النحاسي 10G مع أجهزة الكمبيوتر والطابعات والهواتف والكاميرات الموجودة بدون محولات أو محولات الوسائط أو مخزونات الأجهزة الجديدة.

بالمقارنة مع رابط جيجابت، يعد 10GBASE-T تمرينًا أكثر تطلبًا في مجال انضباط الإشارة. يرتفع عرض نطاق التشغيل إلى 500 ميجا هرتز، وتقوم جميع الأزواج الأربعة بالإرسال والاستقبال في وقت واحد، ويقوم التشفير متعدد المستويات جنبًا إلى جنب مع معالجة الإشارات الرقمية بفصل الإشارات المتداخلة في كل طرف. وهذا هو السبب في أن مصنع الكابلات نفسه، وليس فقط المحول، يصبح العامل المحدد: كل مقبس، ولوحة، وسلك توصيل، ومتر من الكابل الأفقي في القناة يجب أن يحتفظ بتفاوتاته عبر هذا الطيف بأكمله.

والمفاوضات الرجعية هي ميزة عملية أخرى. تدعم منافذ 10GBASE-T الحديثة أيضًا سرعات 1G و2.5G و5G، لذلك يمكن أن يسبق تحديث المحول ترقية الكابلات ويمكن تنفيذ كلا الاستثمارين على مراحل عبر دورات الميزانية. تعتمد الطاقة عبر Ethernet، بما في ذلك فئات الطاقة 802.3bt الأعلى، على نفس الأزواج الأربعة، وهو أمر مهم للغاية بالنسبة لنقاط وصول Wi-Fi وكاميرات IP التي تحتاج إلى بيانات متعددة الجيجابت وطاقة كبيرة في كابل واحد.

يعد تصنيف النطاق الترددي أنظف طريقة لمعرفة سبب أهمية فئة الكابلات بالنسبة للنحاس 10G. يتم تعريف كل فئة مقابل نطاق تردد يقاس بالميجاهيرتز، ويحتاج 10GBASE-T إلى طيف يصل إلى 500 ميجاهرتز لوضع إشارته. الفئات الأدنى ببساطة لا تقدم هذا الطيف، بغض النظر عن مدى دقة التثبيت. يقارن المخطط العمودي أدناه النطاق الترددي للقناة المقدرة للفئات الأربع التي يسأل عنها المشترون في أغلب الأحيان. ضع في اعتبارك قاعدة واحدة أثناء قراءتها: يعد النطاق الترددي المقدر شرطًا ضروريًا لقناة نحاسية 10G، وليس ضمانًا كاملاً في حد ذاته.

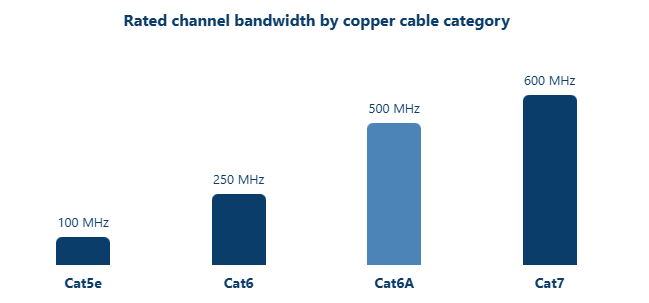

يحكي الرسم البياني قصة النحاس 10G في لمحة واحدة. يتوقف كات5e عند 100 ميجاهرتز، وهو مريح للجيجابت ولكنه لا يترك مساحة لـ 10GBASE-T. يضاعف Cat6 ذلك إلى 250 ميجا هرتز، وهو ما يكفي لمحاولات المسافات القصيرة ولكن أقل من 500 ميجا هرتز الذي يتوقعه المعيار. يصل Cat6A إلى 500 ميجاهرتز، وهو بالضبط الطيف الذي تم تصميمه حول 10GBASE-T، ولهذا السبب تعامله الصناعة كخط أساسي للكابلات النحاسية 10G الجديدة. يمتد Cat7 إلى 600 ميجاهرتز، مما يضيف هامشًا، وفي معظم الإنشاءات، حماية كاملة في الأعلى. هناك ملاحظتان عمليتان تتبعان هذه الأرقام. أولاً، عندما يقدم أحد الموردين سلك تصحيح Cat6 بتصنيف 10G، فاقرأه على أنه وسيلة راحة قصيرة المدى بدلاً من استبدال قناة Cat6A. ثانيًا، يتم التحقق من عرض النطاق الترددي على مستوى المكون والقناة من خلال الاختبارات المعملية والميدانية، لذا اطلب من أي مصنع أو تاجر جملة الحصول على بيانات الاختبار بالتردد المقدر الكامل قبل الالتزام بطلب مجمع. ويفسر عرض النطاق الترددي أيضًا جزءًا من سلم الأسعار، نظرًا لأن تفاوتات التصنيع الأكثر صرامة عند الترددات الأعلى تكلف جهد إنتاج حقيقي. ومع ذلك، فهو لا يفسر كل ذلك، لأن التحكم في الحديث المتبادل والحماية يضيفان تكلفة لا يظهرها رقم الميغاهيرتز وحده. استخدم الرسم البياني لوضع قائمة مختصرة للفئات، ثم اقرأ القسم التالي لفهم ما يحدث للإشارة داخل تلك الميجاهرتز.

الاستنتاج الرئيسي: Cat6A هي الفئة الدنيا التي يجب تحديدها لقناة نحاسية 10G متوافقة، لأن عرض النطاق الترددي 500 ميجا هرتز فقط هو الذي يطابق ما تم تصميم 10GBASE-T لاستخدامه.

كيف يعمل النحاس 10G: التشفير، والتداخل الفضائي، وبناء الكابلات

تحت الغطاء، يدفع 10GBASE-T كل زوج من الأزواج الأربعة لحمل البيانات في كلا الاتجاهين في وقت واحد، باستخدام تعديل سعة النبض من 16 مستوى مرتبة في كوكبة مكونة من 128 حالة، مع إلكترونيات إلغاء الصدى التي تفكك إشارات الإرسال والاستقبال المتداخلة. التفاصيل الهندسية أقل أهمية بالنسبة للمشترين من نتائجها: تعتمد سلامة الإشارة الآن على جودة البناء المادي ونظام التثبيت، وليس فقط على ملصق غلاف الكابل. الانحرافات الصغيرة التي قد يتجاهلها رابط جيجابت، مثل زوج غير ملتوي أو جزء محطم من الكابل، تصبح أخطاء قابلة للقياس عند 10 جيجابت في الثانية.

العدو الأكبر المنفرد هو التداخل المتبادل للكائنات الفضائية، والذي يُختصر غالبًا بـ ANEXT، وهو تداخل مقترن بالكابلات المجاورة في نفس الحزمة. على عكس الحديث المتبادل داخل الكابل، لا يمكن إلغاء الحديث المتبادل من قبل الأجهزة الإلكترونية في كل طرف، لذلك يجب التحكم فيه ماديًا من خلال فصل الزوج، والتدريع، والتجميع الدقيق. وهذا هو بالضبط السبب وراء فشل وصلة Cat6 التي تعتمد بشكل جميل من تلقاء نفسها داخل علبة كثيفة من المسارات المتوازية، وهذا هو السبب في أن معايير الفئة الخاصة بالنحاس 10G شددت متطلبات البناء بشكل كبير.

يجيب بناء الكابلات على هذا التحدي على عدة مستويات، وتستحق خيارات التدريع نظرة فاحصة قبل أن تختار. تغطي التكوينات الأربعة أدناه تقريبًا كل منتج ستراه في كتالوج الموردين، ويقوم كل منها بمفاضلة مختلفة بين الحصانة والتكلفة وجهد الإنهاء ومتطلبات التأريض.

• ش/يو تي بي أربعة أزواج عارية بدون درع. أقل تكلفة وأسرع إنهاء، تعتمد الحصانة بشكل كامل على توازن الكابل، لذلك فهي تتطلب أقصى قدر من الانضباط في التثبيت.
• F/UTP شاشة فويل واحدة حول الأزواج الأربعة. يقطع التداخل الغريب بين الكابلات المجاورة بشكل ملحوظ ويناسب الصواني المزدحمة، على حساب أعمال الربط والتأريض.
• ش/بروتوكول نقل الملفات احباط الفردية حول كل زوج. تحكم قوي في الحديث المتبادل من زوج إلى زوج داخل الكابل، وهو خيار شائع لتركيبات Cat6A عالية الكثافة.
• S/بروتوكول نقل الملفات شاشة جديلة فوق أزواج محبطة بشكل فردي. أعلى مستوى مناعة والبناء القياسي وراء كابلات Cat7.

تنطبق ملاحظة أساسية واحدة على كل خيار محمي: تعمل الشاشة المعدنية فقط كما تم تصميمها عندما يتم ربطها بشكل صحيح في لوحة التصحيح وأجهزة المنفذ. يمكن للدرع غير المؤرض أو المؤرض بشكل سيء أن يتصرف بالقرب من الهوائي أكثر من الحاجز، ولهذا السبب نسأل العملاء دائمًا عن ممارسات التأريض الخاصة بهم قبل التوصية بقناة نحاسية محمية 10G.

الاستنتاج الرئيسي: أداء النحاس 10G يعيش أو يموت عند التحكم في الحديث المتبادل، لذا حدد مستوى التدريع الذي يتوافق مع بيئتك الكهربائية بدلاً من الخيار الافتراضي الأرخص غير المحمي.

فئات الكابلات للنحاس 10G: مقارنة Cat6 وCat6A وCat7

يلخص الجدول أدناه سؤال الفئة في الأرقام المهمة لخطة النحاس 10G. تعامل معها كمرشح اختيار بدلاً من نسخة تسويقية، لأن كل صف يحمل نتيجة شراء.

يستحق Cat6 كلمة حذرة، لأنه يسبب أكبر قدر من الارتباك في الاقتباسات. يسمح توجيه TIA بـ 10GBASE-T عبر Cat6 على مسافات منخفضة، والتي يُشار إليها عادةً بما يصل إلى 55 مترًا، وأقصر داخل حزم كثيفة بالقرب من الكابلات الأخرى. تستخدم بعض المشاريع هذا بنجاح لعمليات التشغيل القصيرة بين الخزانات أو من الجدار إلى المكتب، ولكن يجب أن يكون كل مشروع معتمدًا ميدانيًا، ويكون هامش القناة أقل مما يرغب فيه أي منا. إذا كان المورد يقدم Cat6 بقدرة 10G دون ذكر حدود المسافة، فاطرح أسئلة أصعب قبل التوقيع.

Cat6A هي الإجابة السائدة والمعترف بها من قبل كل من TIA وISO، كفئة EA، لقنوات 10GBASE-T المضمونة بطول 100 متر. لقد تم تصميمه خصيصًا للتحكم في الحديث المتبادل للكائنات الفضائية، وهو متوفر في إصدارات غير محمية ومحمية، وقد استقر سعره في المنطقة السائدة بعد سنوات من الإنتاج الضخم. بالنسبة لنشر 10G النحاسي الجديد، فإن Cat6A هو الإعداد الافتراضي الآمن الذي لن يحتاج إلى الدفاع عنه في المراجعة التالية.

يقع Cat7 فوقه كنظام من الفئة F محدد حسب ISO بتردد 600 ميجاهرتز، مبني على بنية S/FTP محمية بالكامل. هناك ملاحظة توافق واحدة مهمة هنا: يحدد Cat7 الرسمي موصلات GG45 أو TERA بدلاً من RJ45 العادي، على الرغم من أن العديد من الأسلاك والوحدات المحمية المنتهية بـ RJ45 في كتالوجات الموردين مبنية على أداء فئة Cat7. إذا كانت مستندات مشروعك تتطلب Cat7، فتأكد من توافق الموصل عبر كل مكون في القناة قبل الطلب. وفوق كل منهما، يوجد Cat8 لوصلات 25G و40G قصيرة بطول 30 مترًا في مراكز البيانات، وهو أمر يستحق المعرفة حتى لو كان نادرًا ما ينطبق على تصميم المكتب الأفقي.

القناة النحاسية 10G المتوافقة عبارة عن سلسلة من خمسة عناصر: سلك منطقة العمل، ومقبس حجر الزاوية خلف اللوحة الأمامية، والكابل الأفقي، ولوحة التوصيل في غرفة الاتصالات، وسلك المعدات على الجانب البعيد. يؤدي خلط درجات الأداء على طول تلك السلسلة إلى حرق الهامش الذي يتركه لك المعيار، لذا فإن المشترين ذوي الخبرة يحصلون على القناة بأكملها من مصنع واحد بدرجة واحدة. إن مقبس حجر الزاوية هو أكثر المكونات التي تلمسها مثبتات المكونات وتختبرها على الأقل، ولهذا السبب تستحق دقة الإنهاء في وحدة Cat6A قدرًا كبيرًا من التدقيق مثل طباعة الكابل على الصندوق.

مقابس Keystone محمية بدون أدوات Cat6A لقنوات 10G تقوم مقابس Cat6A المحمية والتي لا تحتوي على أدوات بإنهاء اتصالات منطقة العمل بدقة متسقة. نظرًا لأن دقة الإنهاء عند المقبس أمر بالغ الأهمية للحفاظ على اعتماد قناة نحاسية 10G، فإن توفيرها على مستوى القناة يساعد على حماية هامش الارتباط. عرض المنتج →

الاستنتاج الرئيسي: حدد Cat6A كمنصة النحاس الافتراضية 10G، واحتفظ بـ Cat7 لمواقع EMI أو مواقع السياسة المحمية، وتعامل مع عمليات تشغيل Cat6 القصيرة كاستثناءات معتمدة بدلاً من استراتيجية تصميم.

10 جرام من النحاس مقابل 10 جرام من الألياف: المسافة والتكلفة وأين يفوز كل واحد

لا تفوز أي من التقنيتين على كل محور، لذا فإن السؤال المفيد هو ما هي الوسيلة التي تفوز على المحاور التي يمتلكها مشروعك بالفعل. بشكل عام، يمتلك النحاس 10G آخر 100 متر حيث تعيش نقاط النهاية، وذلك بفضل انتشار RJ45 في كل مكان ودعم PoE والتكلفة المنخفضة للمكونات لكل قناة. تمتلك شركة Fiber كل شيء أبعد من ذلك: الرافعات الأساسية، وروابط الحرم الجامعي، والطرق عالية التداخل، وأي مسار بخطط نمو تتجاوز 10 جيجابت في الثانية.

عادة ما تكون المسافة هي الرقم الأول الذي يقارنه المشترون عندما يزنون 10 جرام من النحاس مقابل الألياف. تحل قناة 10GBASE-T ورابط الألياف نفس مشكلة السرعة 10 جيجابت في الثانية، إلا أنهما يغطيان مسافات مختلفة جدًا من نفس الحامل. يوضح الرسم البياني الشريطي الأفقي أدناه الحد الأقصى للوصول للوسائط الأكثر شيوعًا بسرعة 10 جيجابت في الثانية. توجد فئات النحاس بجوار الألياف متعددة الأوضاع ومجموعة Twinax متصلة مباشرة بحيث تكون النسب سهلة القراءة. تفترض كافة القيم قناة مثبتة بشكل صحيح ومتوافقة مع المعايير.

النمط في هذا المخطط هو الهندسة المعمارية لمعظم المباني الحديثة في صورة مصغرة. يصل ارتفاع مجموعات Twinax التي يتم توصيلها بشكل مباشر إلى حوالي 7 أمتار، مما يجعلها أداة داخل الحامل لتوصيل المفاتيح المجاورة بدلاً من نظام الكابلات. يغطي Cat6 حوالي 55 مترًا بسرعة 10 جيجابت في الثانية عندما تكون الظروف مناسبة، وهو ما يكفي لبعض الخزانات بين الأرضيات ولكن لا يضمن أبدًا التصميم الأفقي. يحمل كل من Cat6A وCat7 نحاس 10 جيجا إلى القناة الكاملة التي يبلغ طولها 100 متر والتي تم تصميم الكابلات الهيكلية حولها، وهذا الرقم هو ما يتيح لغرفة اتصالات واحدة خدمة طابق كامل. تمتد الألياف متعددة الأوضاع OM3 بنفس السرعة 10 جيجابت في الثانية إلى 300 متر وOM4 إلى 400 متر، وهذا هو السبب وراء استخدام الألياف الناهضة والوصلات الداخلية بشكل افتراضي. عند قراءتها معًا، تصف القضبان تقسيمًا نظيفًا للعمل: النحاس لآخر 100 متر أفقيًا، والألياف فوقها وما بعدها. لا يوجد خيار زوج ملتوي يتجاوز 100 متر بسرعة 10 جيجابت في الثانية، لذا فإن التشغيل لمسافة 120 مترًا يعد قرارًا يتعلق بالألياف بغض النظر عما تقوله الميزانية. توجد اختلافات في زمن الوصول بين 10GBASE-T والألياف ولكنها صغيرة بما يكفي لتجاهلها تطبيقات المكتب والحرم الجامعي في معظم الحالات. الوزن والقطر مهمان أيضًا، لأن الكابلات النحاسية 10G أكثر سمكًا من أسلافها بالجيجابت وتملأ المساحة الصاعدة بشكل أسرع. تتفاعل المسافة أيضًا مع الهيكل، حيث إن الوصول النحاسي بطول 100 متر عادةً ما يزيل تكلفة الخزانات المتوسطة في الأرضية النموذجية. إذا كان المبنى الخاص بك يحتوي بالفعل على عمود فقري OM3 أو OM4 مثبتًا، فإن التصميم الذكي يحافظ عليه للتوزيع الرأسي ويتيح لـ Cat6A التعامل مع كل قطرة أفقية.

التكلفة تقرر العديد من المشاريع كما يفعل الأداء الأولي. تنقسم ميزانية الوصلة النحاسية 10G إلى أربع مجموعات: المكونات السلبية، والمنافذ النشطة، وعمالة التثبيت، والاختبار. تتغير النسب مع حجم المشروع، ولكن التحديث النموذجي للمكتب ينفق معظم أمواله خارج التبديل. يُظهر الرسم البياني الدائري أدناه تقسيمًا تمثيليًا لقناة نحاسية واحدة 10G في ترقية متوسطة الحجم. تعامل معها كنسبة تخطيط بدلاً من الاقتباس.

خطأ التخطيط الأكثر شيوعًا هو افتراض أن فاتورة الكابل هي القصة بأكملها. تأخذ المكونات السلبية أكبر حصة منفردة تبلغ حوالي 40 بالمائة، إلا أن هذه الحصة تشمل كل مقبس ولوحة وسلك في القناة، وليس فقط الكابل نفسه. تستغرق المنافذ النشطة ما يقرب من الربع، وهنا تصبح المقارنة بين 10GBASE-T وألياف SFP مثيرة للاهتمام، لأن تسعير المنافذ وسحب الطاقة يختلفان بشكل ملحوظ بين أجيال المحولات ويمكنهما قلب الحسابات في عمليات النشر الكبيرة. يتطابق عمالة التثبيت مع الحصة النشطة، والعمالة هي حيث يتطلب النحاس 10G المزيد من العناية مما تطلبه جيجابت، نظرًا لأن دقة الإنهاء وانضباط التجميع يؤثران بشكل مباشر على هوامش القناة. يبدو الاختبار صغيرًا بنسبة 10 بالمائة، ولكنه أرخص تأمين في المخطط، لأن الشهادة التي تكتشف إنهاء خدمة سيئًا توفر زيارة عودة تكلف أكثر من وقت الاختبار. يجب على تجار الجملة ومشتري المشاريع أيضًا مقارنة تكلفة القناة بدلاً من سعر المكونات، نظرًا لأن المقابس الأكثر تكلفة قليلاً والتي يتم تركيبها بشكل أسرع يمكن أن تقلل من خط العمل. الحجم مهم أيضًا: طلب مجموعة قنوات كاملة من شركة مصنعة واحدة عادةً ما يكون سعره أفضل من تجميع المكونات من عدة موردين. تفترض هذه الأرقام مد كابلات جديدة، كما أن التعديل التحديثي باستخدام المسارات الصعبة يدفع حصة العمالة إلى الارتفاع. تستحق ميزانيات الطاقة الإشارة أيضًا، نظرًا لأن تكوينات محولات 10GBASE-T الكثيفة تستهلك كهرباء أكثر من مكافئات الألياف، ويظهر ذلك على جانب التشغيل من دفتر الأستاذ. إعادة العمل هي الدلو الخامس غير المرئي، وأضمن طريقة لتقليصه هو شراء مكونات ذات بيانات اختبار يمكن التحقق منها من البداية.

الاستنتاج الرئيسي: استخدم النحاس 10 جيجا لآخر 100 متر حيث توجد نقاط النهاية، وقم بتسليم المهمة إلى الألياف بمجرد تجاوز مسافة 100 متر، أو عبور المباني، أو مواجهة تداخل خطير.

سيناريوهات التطبيق ونقاط الاختيار للنحاس 10 جرام

حيث يكتسب النحاس 10G مكانته اليوم

تظل الكابلات الأفقية للمكاتب المؤسسية هي الحالة الكلاسيكية: قناة Cat6A من غرفة اتصالات مركزية إلى كل منطقة عمل، مما يخدم المكاتب بسرعة متعددة الجيجابت اليوم وبسرعة 10 جيجا بايت مع تحديث الأجهزة. أصبحت قصة Wi-Fi بنفس القدر من الأهمية، لأن 802.11ax الحديثة ونقاط الوصول اللاحقة تريد وصلات صاعدة متعددة جيجابت وPoE عالي الطاقة عبر نفس الكابل، كما أن قطرة النحاس Cat6A 10G ترضي كليهما دون سحب دائرة ثانية. تتبع المراقبة وأتمتة البناء نفس المنطق، نظرًا لأن الوصلات الصاعدة لمسجل الفيديو الرقمي (NVR)، وتجميع الكاميرات، وحركة مرور وحدة التحكم جميعها تستفيد من الإرتفاع على المسارات النحاسية التي تبقى أقل من 100 متر. في مراكز البيانات، يلعب 10GBASE-T دورًا في طبولوجيا نهاية الصف ووسط الصف لمسافة تصل إلى 100 متر، بينما تستخدم التوصيلات داخل الحامل على بعد بضعة أمتار عادةً تجميعات Twinax ويتحرك العمود الفقري الرأسي إلى الألياف. تكتمل القائمة بالمباني الذكية والحواف الصناعية، في أي مكان تحتاج فيه البوابات ووحدات التحكم ومفاتيح التجميع إلى اتصال قوي متعدد الجيجابت في البيئات المحيطة الصاخبة كهربائيًا مثل أرضيات الإنتاج أو مناطق المعدات على الأسطح.

في غرفة الاتصالات نفسها، لوحة التصحيح هي المكان الذي تهبط فيه كل هذه المسارات الأفقية، وتحدد جودة اللوحة مقدار الهامش الذي يبقى بعد الإنهاء. تحافظ اللوحة المتوافقة مع الفئة والمصممة جيدًا على اعتماد كل رابط معتمد بعد أن يغادر القائم بالتثبيت المبنى، ولهذا السبب ينتمي اختيار اللوحة إلى المواصفات، وليس إلى قائمة الأجهزة في اللحظة الأخيرة.

لوحات التصحيح Cat6A المحمية وUTP تعمل لوحات التصحيح Cat6A بأعداد منافذ متعددة وخيارات محمية أو غير محمية على جميع المسارات الأفقية في غرفة الاتصالات. تحافظ اللوحة المتوافقة مع الفئة والمصممة جيدًا على أداء الرابط المعتمد، لذا فإن جودة اللوحة تنتمي إلى المواصفات. عرض المنتج →

نقاط الاختيار لفرق المشتريات

1. احتفظ بالقناة بأكملها في فئة واحدة ودرجة أداء واحدة، بدءًا من سلك منطقة العمل وحتى لوحة التصحيح، لأن هناك رابطًا ضعيفًا واحدًا يحدد القناة بأكملها.
2. قم بمطابقة مستوى الحماية مع البيئة الكهربائية وتأكد من قدرة فريقك على ربط الدروع بشكل صحيح قبل اختيار F/UTP أو U/FTP أو S/FTP.
3. تحقق من الافتراضات الحرارية لـ PoE: يعمل PoE عالي الطاقة على تسخين الكابلات المجمعة، لذا قم بالتخطيط لأحجام الحزمة المحافظة وفضل Cat6A لعمليات نشر 802.3bt.
4. اطلب من كل مورد مدرج في القائمة المختصرة الحصول على بيانات اختبار المكونات والقناة التي تغطي فقدان الإدراج، وخسارة الإرجاع، وNEXT، والتداخل المتبادل بين الكائنات الفضائية عبر التردد المقدر الكامل.
5. قم بتقييم الشركة المصنعة وراء الكتالوج: الأدوات الداخلية، والقدرة الإنتاجية المستقرة، ودعم OEM وODM، والتعبئة المناسبة للتوزيع، كلها تتوقع مشاريع أكثر سلاسة.
6. قم بالتحقق من صحة العينات التي تم إنهاؤها من قبل القائمين على التركيب لديك قبل إصدار أمر شراء مجمع، لأن الصنعة في العالم الحقيقي هي جزء من المنتج.

الاستنتاج الرئيسي: قم بشراء القناة النحاسية 10G كنظام مطابق من شركة تصنيع واحدة مسؤولة، واترك العينات الميدانية، وليس صفحات الكتالوج، هي التي تتخذ القرار النهائي.

إرشادات التثبيت والصيانة للوصلات النحاسية 10G الموثوقة

قواعد التثبيت التي تحمي القناة

معظم مشاكل النحاس 10G يتم تركيبها، وليس تصنيعها، وهذا خبر جيد لأن عادات التثبيت قابلة للإصلاح. حافظ على التفاف كل زوج حتى نقطة النهاية ولا تقم مطلقًا بفك أكثر من 13 ملم تقريبًا في مقابس وألواح Cat6A. احترم الحد الأدنى لنصف قطر الانحناء، على الأقل أربعة أضعاف القطر الخارجي للكابل وأكثر للتصميمات المحمية، خاصة خلف الألواح الأمامية وداخل الخزانات المزدحمة. أبقِ المسارات الأفقية منفصلة عن خطوط الكهرباء غير المحمية وتركيبات الفلورسنت، وتجنب المسارات المتوازية الطويلة على طول دوائر المحرك أو الإضاءة. قم بالحد من أحجام الحزم واستبدل روابط الكابلات الضيقة بمثبتات الخطاف والحلقة، لأن ضغط الساحق يشوه الشكل الهندسي للزوج الذي يعتمد عليه 10GBASE-T. قم بالإنهاء باستخدام القوالب والأدوات الصحيحة على الأجهزة المصنفة حسب الفئة، ثم قم بالمصادقة على كل رابط دائم والقناة الكاملة، مع إضافة عمليات فحص موضعية للتداخلات الغريبة على اللوحات الأكثر كثافة.

تستحق أسلاك المعدات في كلا الطرفين نفس الجدية التي يتمتع بها الكابل الثابت، لأن سلك الصفقة يمكنه التراجع عن قناة معتمدة. احتفظ بمخزون من الأسلاك التي تم اختبارها والمطابقة للفئة بأطوال قياسية حتى لا يرتجل القائمون على التركيب أبدًا بقايا الطعام من مشروع قديم.

حبال تصحيح Cat6A وCat8 الفئة-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. عرض المنتج →

الحفاظ على صحة النبات بعد التسليم

قم بتسمية طرفي كل رابط بنفس المعرف، وحافظ على الحماية من الغبار في مكانها على المنافذ غير المستخدمة، وحافظ على نظام التصحيح الذي يسجل كل حركة، وإضافة، وتغيير. أعد اعتماد أي رابط تمت إعادة إنهائه أو إعادة توجيهه بدلاً من افتراض أنه لا يزال يفي بالدرجة. استبدل أسلاك التصحيح التالفة بدلاً من إعادة تجعيدها، نظرًا لأن الإصلاحات المجعدة ميدانيًا نادرًا ما تحمل تفاوتات Cat6A. قم بجدولة عملية تدقيق دورية لأخذ عينات من القنوات، والتحقق من درجات حرارة الخزانة في المناطق ذات مستوى PoE العالي، وتسوية الوثائق مع ما هو موجود بالفعل على الرفوف. تجتاز النباتات التي تتبع هذا الروتين عمليات تدقيق النحاس 10G بعد سنوات دون حدوث دراما، والنباتات التي تتخطاها عادة ما تكتشف الفرق أثناء النقل أو الإضافة أو التغيير في أسوأ وقت ممكن.

الاستنتاج الرئيسي: إن جودة القناة النحاسية 10G لا تقل جودة عن أسوأ نهاياتها، لذا قم بتطبيق قواعد الالتواء ونصف القطر والانحناء والتجميع والاعتماد عند التثبيت واستمر في إعادة الاعتماد بعد كل تغيير.

الأسئلة الشائعة: أسئلة النحاس 10G التي يطرحها المشترون كثيرًا

يتم طرح الأسئلة الواردة أدناه بشكل متكرر في المحادثات مع الموزعين والمتكاملين ومقاولي المشروع. يتم الاحتفاظ بالإجابات مختصرة وعملية حتى تتمكن من نقلها مباشرة إلى وثائق المشروع الخاص بك.

القراءة ذات الصلة وموارد الموقع

إذا كنت تخطط لطرح نحاس 10G، فإن صفحتين على هذا الموقع توسعان الصورة مباشرة: تشرح إحداهما منتجات الكابلات الهيكلية التي تدعم الشبكات عالية السرعة عبر كل من أنظمة النحاس والألياف، والأخرى تقدم مصنعنا الذي تبلغ مساحته 30000 متر مربع في يوياو، الصين، بما في ذلك خطوط الإنتاج والمعدات ومراقبة الجودة. باعتبارنا شركة مصنعة وموردة للرافعات الأساسية ولوحات التصحيح وأسلاك التصحيح واتصالات الألياف للمشاريع في أكثر من 45 دولة، فإننا ندعم الموزعين وتجار الجملة والمتكاملين بعناصر الكتالوج القياسية بالإضافة إلى تخصيص OEM.

• ما هي منتجات الكابلات الهيكلية التي تدعم الشبكات عالية السرعة
• نبذة عن مصنعنا: خطوط الإنتاج، المعدات، ومراقبة الجودة

الاستنتاج الرئيسي: احصل على قناتك النحاسية 10G كنظام مطابق من شركة مصنعة يمكنها إثبات كل مكون ببيانات الاختبار، وسوف يعتني المعيار بنفسه.
