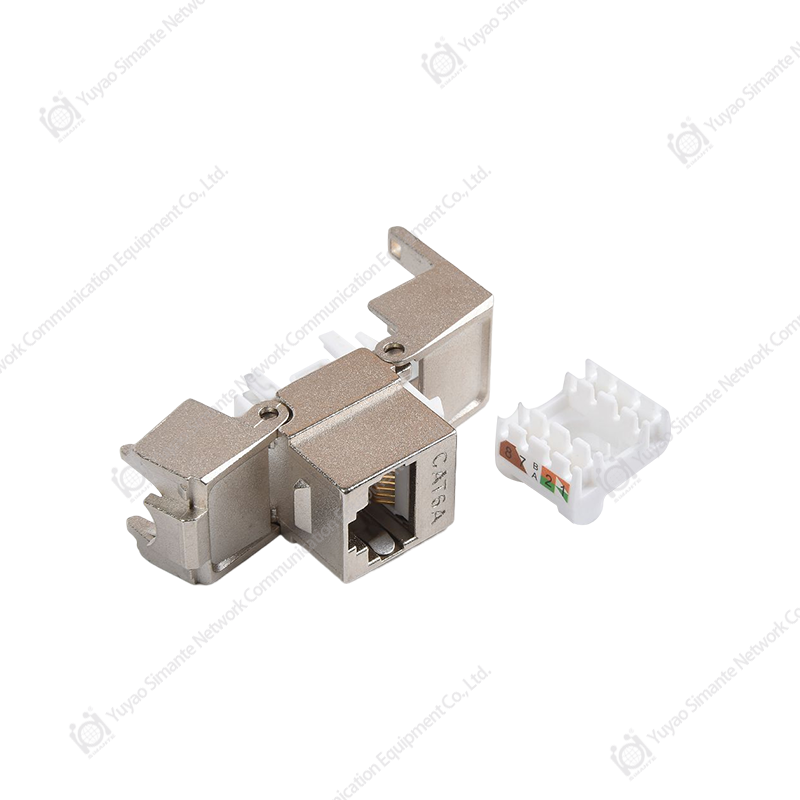

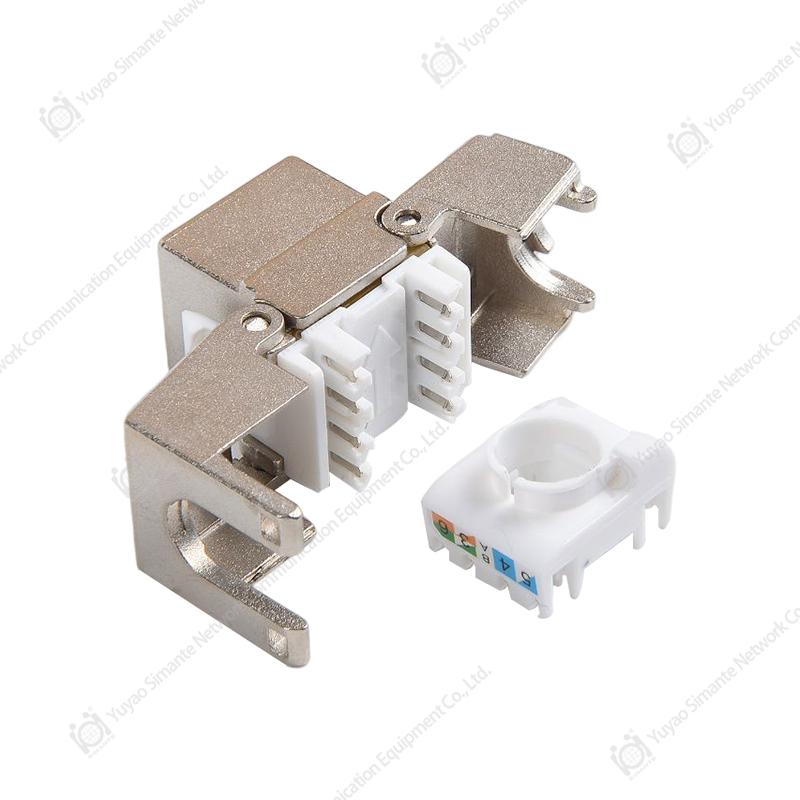

SMT-1049T8C6A-FTP، وحدة الشبكةCAT6A مع 180 درجة من محمية بدون أدوات

وصف السلسلة: يفي بمعايير النقل من الفئة 6A، بما يتماشى مع تسلسل خط T568A و T568B، وهو مناسب لتوصيل مقبس الاتصال بين المعدات ومنطقة العمل. الشكل مضغوط، وملصق تسلسل الأسلاك العالمي محدد بوضوح على سلك بطاقة الوحدة، وهو مناسب لإنهاء دقيق وسريع.

وصف المنتج

1. تصميم مضمن، يمكن استخدامه مع اللوحات ولوحات التوصيل، ويمكن تثبيت كابل الشبكة وتوصيله من خلال موضع البطاقة.
2. طريقة الاتصال: رأس الكريستال RJ45 1 إلى 1 نوع مستقيم من خلال. يعتمد ملامس دبوس التلامس على تقنية إزاحة عالية ومنخفضة، مما يقلل بشكل فعال من قيمة الحديث المتبادل القريب.
3. تصميم غلاف التدريع الشامل بدرجة 360 لمنع التداخل الكهرومغناطيسي EMC؛ تصميم الصب بالقالب من سبائك الزنك المعدني بالكامل، تصميم التأريض الفريد، أداء موثوق به ومريح.
4. المتطلبات البيئية: تلبية معايير ROHS.
5. مقدمة عن المواد: يتم استخدام منتج الوحدة هذا لتوصيل الأسلاك الأفقية وأسلاك منطقة العمل في نفس الطابق من المبنى، ويستخدم بشكل أساسي لمعدات الأسلاك والمعدات الطرفية أو توصيل محول المحول. تزاوج المنتج وكابلات التزاوج عبارة عن كبلات زوجية ملتوية ذات محور نحاسي وقافزات ذات محور نحاسي.
6. علاقة المطابقة البينية: تطابق البيني مع موصلات من نفس السلسلة القياسية.
7. المعيار المطبق: المواصفات العامة: YD / T 926.1-2009
المعيار الفرعي: YD / T 926.3-2009
8. المعايير الفنية:
الخصائص الكهربائية:
A. نطاق التردد: 1 ~ 250 ميجا هرتز
B. جهد التشغيل: 125 فولت
جيم تحمل الجهد: DC1000V (AC750V)  و1 دقيقة دون الانهيار وظاهرة الانحناء
D. توهين الحديث المتبادل القريب من النهاية: ≥4dB
مقاومة العزل: القيمة الأولية 100MΩ
      بعد اختبار حرارة رطبة ثابتة ≥100MΩ
الخواص الميكانيكية:
A. قوة الإدراج وقوة السحب: قوة الإدخال لا تزيد عن 20 نيوتن، وقوة السحب لا تقل عن 20 نيوتن
B. تأثير جهاز توصيل الموصل: 50N 60 ± 5s
متانة:
عدد مرات إدخال القابس والمقبس: 750 مرة
عدد مرات إنهاء الأسلاك: 250 مرة
9. معالجة المواد والأسطح:
A. المواد المعدنية:
الإبرة الذهبية: مطلي بالذهب البرونزي الفوسفور
الغلاف: زماك 5 مطلي بالنيكل
B. المواد غير المعدنية:
البلاستيك: PC بولي كربونات S.
C. سمك الطبقة المطلية بالذهب: 6 ~ 50U مطلية بالذهب
D. مادة ثنائي الفينيل متعدد الكلور: FR4
10. الأداء البيئي: درجة الحرارة: -25 + 70 الرطوبة: ≤85٪ (درجة الحرارة 85 ℃ ± 3 ℃)
تجربة بخاخ الملح:
A. قيمة الرقم الهيدروجيني لمحلول الملح قبل الانحلال بين 6.5 و7.2 (35 ± 2 ℃) ؛
B. يتم تحضير محلول الملح مع كلوريد الصوديوم (نقي كيميائياً، نقي تحليلياً) وماء مقطر أو منزوع الأيونات.
تركيزه (5 ± 0.1)٪ (نسبة الكتلة) ؛
C. تم اعتماد الانحلال المستمر، والمدة الموصى بها هي 48 ساعة؛
D. عند التفتيت، من الضروري منع الشوائب مثل الزيت والغبار ودرجة حرارة ورطوبة الهواء النفاث من التأثير على العمل.
شروط الفضاء.
11. مخطط الرسم والحجم الأقصى:
12. التعبئة والتغليف والتخزين: يتم وضع المنتج في كيس نفطة خاص، ثم يتم وضعه في صندوق من الورق المقوى، ويتم وضع ملحقات المنتج في نفس الوقت، ويتم لصق ملصق يوضح طراز المنتج وكميته في أعلى اليسار زاوية مقدمة الكرتون، وضعها في الكرتون. يجب تخزين المنتجات المعبأة في مستودع حيث تكون درجة الحرارة المحيطة -5 ~ + 30 ℃، والرطوبة النسبية لا تزيد عن 70٪، ولا توجد غازات حمضية وقلوية وغيرها من الغازات المسببة للتآكل في الهواء المحيط، و فترة التخزين ثلاث سنوات.
كمية التعبئة العادية: 10 صناديق في الكرتون، 50 قطعة لكل صندوق، 500 قطعة في الكرتون.
13. ملاحظة: علامة استخدام المنتج: العبوة التي يحددها العميل.
