اختيار الحجم المناسب لوحات التصحيح يعتمد بشكل أساسي على مساحة الحامل ومتطلبات كثافة المنفذ وخطط التوسع المستقبلية. يتم قياس الأحجام القياسية عادةً بوحدة "U" (وحدة الحامل)، والأكثر شيوعًا هو لوحة التوصيل 1U ذات 24 منفذًا أو لوحة التوصيل 2U ذات 48 منفذًا. عند اختيار لوحة التصحيح، قم أولاً بحساب إجمالي عدد نقاط البيانات المتوقعة في العامين الحالي والمقبل، مما يضمن هامش تكرار بنسبة 20%. ثانيًا، تأكد من أن عمق الحامل وعرضه متوافقان مع لوحة توصيل الشبكة. أخيرًا، حدد مساحة إدارة الكابلات المناسبة بناءً على نوع الكابل (على سبيل المثال، Cat6 أو Cat6A) لتحقيق إدارة فعالة لكابلات مركز البيانات.

فهم الدور الأساسي للوحات التصحيح في هندسة الشبكات

في مراكز البيانات الحديثة والشبكات المحلية للمؤسسات، لوحات التصحيح ليست نقاط تجميع الاتصال الفعلي فحسب، بل هي أيضًا حجر الزاوية في مرونة الشبكة. إنها تقلل بشكل كبير من صعوبة الصيانة عن طريق فصل الكابلات الأفقية عن تبديل المعدات.

• إدارة الكابلات بشكل جمالي: يتجنب تأثير "شبكة العنكبوت" داخل الحامل.
• حماية المعدات: يقلل من تلف الأجهزة الناتج عن توصيل منافذ التبديل وفصلها بشكل متكرر.
• المنطق الواضح: يعمل مع نظام إدارة العلامات لتحديد مواقع أخطاء الشبكة بسرعة.


ثلاثة أبعاد رئيسية لاختيار حجم لوحة التصحيح

1. كثافة المنفذ واستغلال المساحة

تؤثر الأبعاد المادية بشكل مباشر على سعة الحامل.

ارتفاع 1U: مناسب للمكاتب الصغيرة والمتوسطة الحجم أو عقد الحوسبة الطرفية، حيث يوفر عادةً 24 منفذًا. إذا كان ارتفاع الحامل محدودًا، فإن لوحات التوصيل المحمية عالية الكثافة (على سبيل المثال، 1U 48 منفذًا) تعد خيارًا أفضل.

2U وما فوق: مناسب لغرف الخوادم الأساسية، مما يسهل تجميع الكابلات وتوزيعها على نطاق واسع في الخلف.

2. معايير الكابلات والتوافق المادي

لا تشمل أبعاد لوحة التصحيح العرض الأمامي فحسب، بل تشمل أيضًا عمق رف إدارة الكابلات الخلفي.

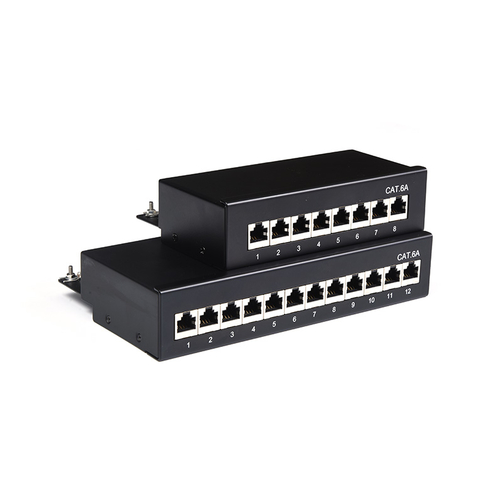

متطلبات Cat6A: نظرًا للسمك الأكثر سمكًا ونصف قطر الانحناء الأكبر لكابلات Cat6A، فمن المستحسن اختيار طراز مزود برف إدارة الكابلات الخلفي. سيشغل هذا مساحة أكبر من العمق ولكنه يضمن عدم تأثر نقل الإشارة بالضغط المادي.

وحدات مقابل ثابتة: تسمح لوحات التصحيح المعيارية بالتركيب المختلط لكابلات الألياف الضوئية والنحاسية، مما يوفر مرونة أكبر في الحجم.

3. التكرار وقابلية التوسع في المستقبل

لا ينبغي أن تقتصر خطة الشبكة الاحترافية على الاحتياجات الفورية.

نسبة الغيار: عند تحديد حجم لوحة تصحيح الشبكة، يوصى بحساب إجمالي متطلبات المنافذ باستخدام الصيغة "العدد الفعلي للمنافذ ÷ 0.8".

مساحة تبديد الحرارة: يمكن للكابلات الكثيفة أن تعيق تدفق الهواء. في عمليات النشر عالية الكثافة، يجب حجز لوحات فارغة كافية بين لوحات التصحيح لتحسين تبديد الحرارة.

دليل اختيار لوحة التصحيح

لمساعدتك في اتخاذ قرار سريع، فيما يلي إستراتيجيات اختيار لوحة التصحيح المستندة إلى السيناريوهات:

نصيحة احترافية لتحسين أداء الكابلات

اختيار الحجم المناسب is only the first step. To maximize patch panel performance, pay attention to the following details:

مطابقة مديري الكابلات: يجب أن يتطابق مديرو الكابلات الأفقية مع نسبة لوحة التصحيح. يوصى عمومًا بوجود وحدة واحدة من مدير الكابلات لكل لوحة توصيل مكونة من وحدة واحدة لضمان ثني الكابل بشكل سلس وتقليل فقدان الإرجاع.

ترميز الألوان ووضع العلامات: استخدم وحدات لوحة التصحيح الملونة المختلفة للتمييز بين الشبكات الداخلية والشبكات الخارجية والإشارات الصوتية. يمكن أن يؤدي نظام وضع العلامات الواضح إلى تقليل وقت استكشاف الأخطاء وإصلاحها بنسبة تزيد عن 50%.

التدريع والتأريض: إذا تم تحديد لوحة التصحيح المحمية، فتأكد من توصيل شريط التأريض المدمج الخاص بها بنظام التأريض الخاص بالحامل؛ وإلا، سيتم تخفيض أدائها المضاد للتدخل بشكل كبير.

يعد اختيار الحجم في الأساس بمثابة توازن بين "التكلفة الحالية" و"صعوبة الصيانة المستقبلية". ستؤدي لوحات التصحيح الصغيرة جدًا إلى زيادة صعوبة إدارة الكابلات لاحقًا، في حين أن المتابعة العمياء للألواح كبيرة الحجم ستؤدي إلى إهدار مساحة الحامل باهظة الثمن.
