1. مستوى تصميم المنتج: مستوى الموصل العام 2.
2. تصميم مضمن، يمكن تثبيت الوحدة النمطية على إطار التوزيع لتشكيل إطار توزيع معياري

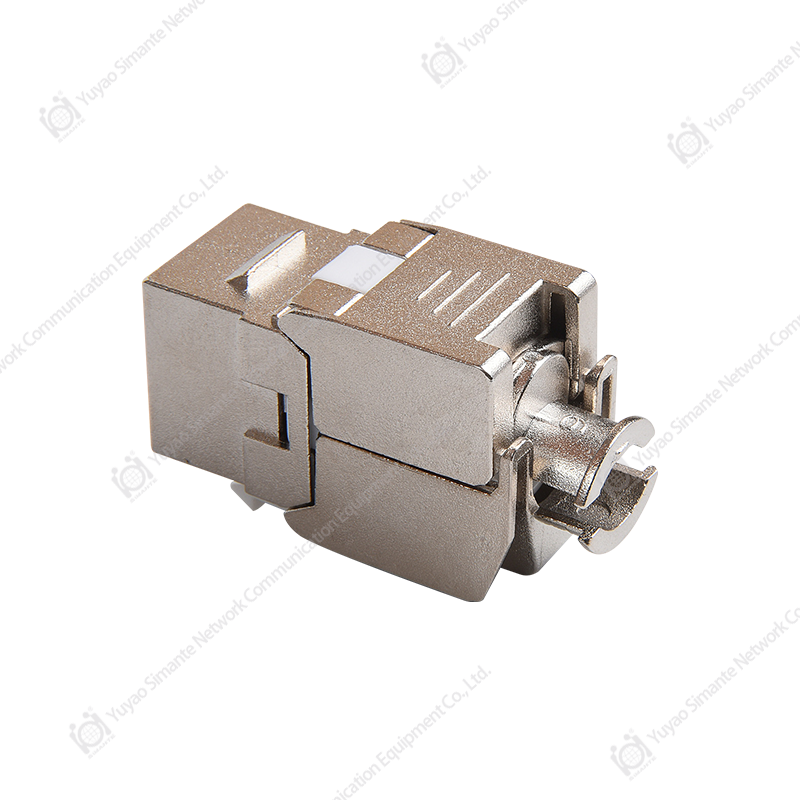

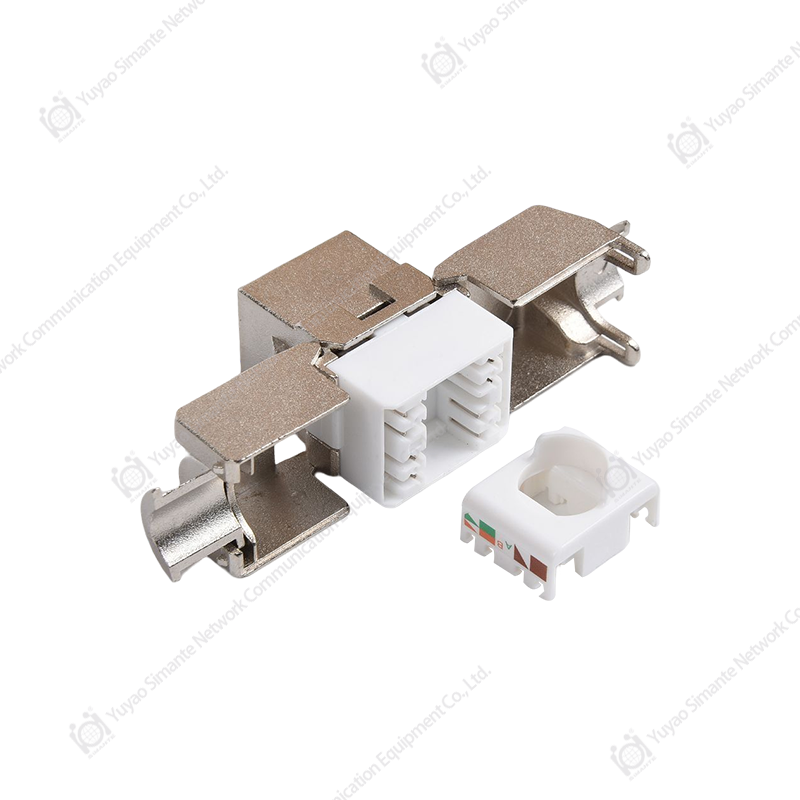

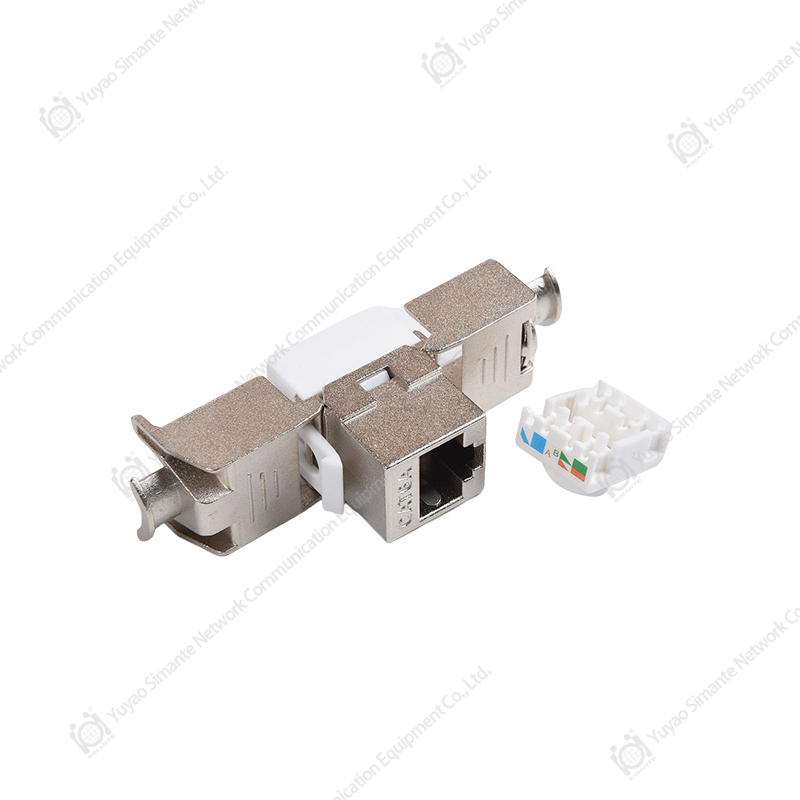

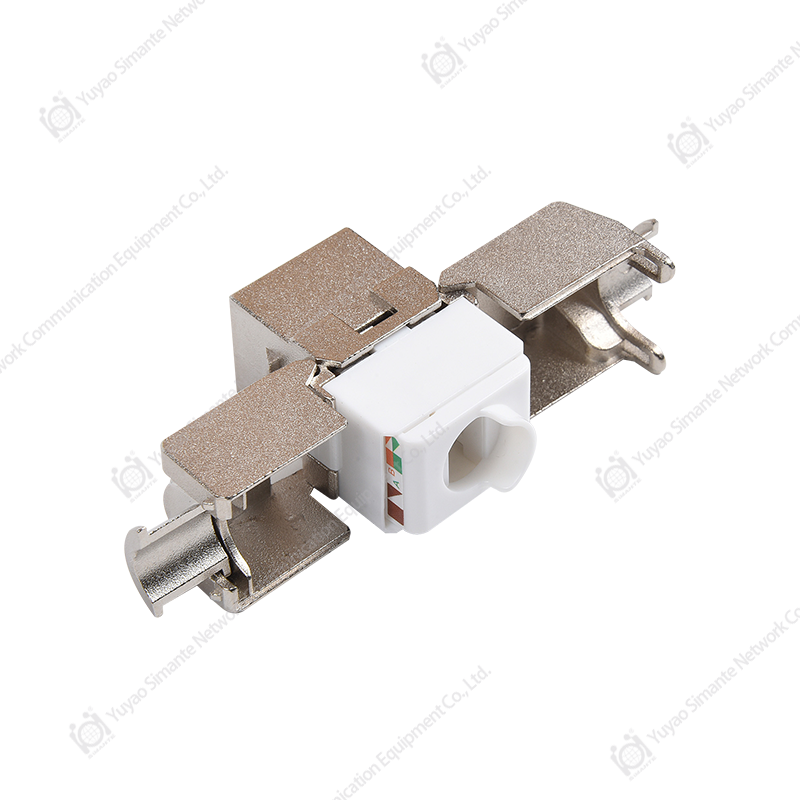

3. طريقة الاتصال: مقبس RJ45 مع وصلة، تم إنهاء IDC بأسلاك أفقية. يعتمد ملامس دبوس التلامس على تقنية إزاحة عالية ومنخفضة، مما يقلل بشكل فعال من قيمة الحديث المتبادل القريب.
4. تصميم غلاف التدريع الشامل 360 درجة لمنع التداخل الكهرومغناطيسي EMC ؛ تصميم الصب بالقالب من سبائك الزنك المعدني بالكامل، تصميم التأريض الفريد، أداء موثوق به ومريح.
5. المتطلبات البيئية: تلبية معايير ROHS.
6. مقدمة عن المواد: يتم استخدام منتج الوحدة هذا لتوصيل الأسلاك الأفقية وأسلاك منطقة العمل في نفس الطابق من المبنى، ويستخدم بشكل أساسي لمعدات الأسلاك والمعدات الطرفية أو توصيل محول المحول. تزاوج المنتج وكابلات التزاوج عبارة عن كبلات زوجية ملتوية ذات محور نحاسي وقافزات ذات محور نحاسي.
7. علاقة المطابقة البينية: يمكن استخدامها مع موصلات من نفس السلسلة القياسية.
8. المعيار المطبق: المواصفات العامة: YD / T 926.1-2009
المعيار الفرعي: YD / T 926.3-2009
9. المعايير الفنية:
الخصائص الكهربائية:
A. نطاق التردد: 1 ～ 500 ميجا هرتز
B. جهد التشغيل: 125 فولت
C. جيم تحمل الجهد: DC1000V (AC750V)، و1 دقيقة دون الانهيار وظاهرة الانحناء
D. توهين الحديث المتبادل القريب من النهاية: ≥4dB
E. مقاومة العزل: القيمة الأولية 100MΩ
بعد اختبار حرارة رطبة ثابتة ≥100MΩ
الخواص الميكانيكية:
A. قوة الإدراج وقوة السحب: قوة الإدخال لا تزيد عن 20 نيوتن، وقوة السحب لا تقل عن 20 نيوتن
B. تأثير جهاز توصيل الموصل: 50N 60 ± 5s
C. تم تثبيت طرف IDC على زوج مجدول 22 ~ 26AWG
متانة:
A. عدد مرات إدخال القابس والمقبس: 750 مرة
B. عدد مرات إنهاء الأسلاك: 250 مرة
10.المعالجة المادية والسطحية:
A. المواد المعدنية:
الإبرة الذهبية: مطلي بالذهب البرونزي الفوسفور
طرف سلك بطاقة IDC: مطلي بالنيكل الفوسفور البرونزي
B. المواد غير المعدنية:
البلاستيك: بولي كربونات PC، PA66 نايلون 66
C. سمك الطبقة المطلية بالذهب: 6 ~ 50U مطلية بالذهب
D. مادة ثنائي الفينيل متعدد الكلور: FR4
11. الأداء البيئي: درجة الحرارة: -25 + 70 الرطوبة: 85٪ (درجة الحرارة 85 ℃ ± 3 ℃)
تجربة بخاخ الملح:
A. قيمة الرقم الهيدروجيني لمحلول الملح قبل الانحلال بين 6.5 و 7.2 (35 ± 2 ℃)؛
B. يتم تحضير محلول الملح مع كلوريد الصوديوم (نقي كيميائياً، نقي تحليلياً) وماء مقطر أو منزوع الأيونات.
تركيزه (5 ± 0.1)٪ (نسبة الكتلة)؛
C. تم اعتماد الانحلال المستمر، والمدة الموصى بها هي 48 ساعة؛
D. عند التفتيت، من الضروري منع الشوائب مثل الزيت والغبار ودرجة حرارة ورطوبة الهواء النفاث من التأثير على العمل.
شروط الفضاء.
12. مخطط الرسم والحجم الأقصى:
