مقابس كيستون CأT3 هي مكونات شائعة في كابلات الشبكة وأنظمة الاتصالات الصوتية، خاصة في أنظمة الهاتف القديمة أو شبكات البيانات منخفضة السرعة. في حين أن الشبكات الحديثة تستخدم بشكل متزايد الفئة 5e أو الفئة 6 أو الكابلات ذات المواصفات الأعلى، فإن فهم كيفية توصيل كات 3 كيستون جاك بشكل صحيح يظل أمرًا بالغ الأهمية في بعض التطبيقات الصوتية أو الأنظمة القديمة. لا يضمن التثبيت الصحيح إرسال إشارة موثوقًا فحسب، بل يتجنب أيضًا استكشاف الأخطاء وإصلاحها غير الضرورية في المستقبل.

كات 3 كيستون جاك: فهم الغرض منها وبنائها

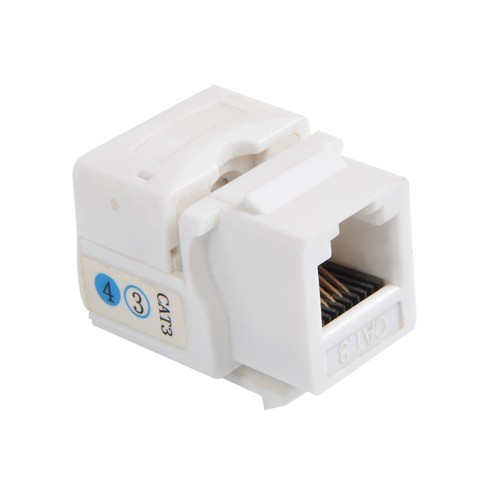

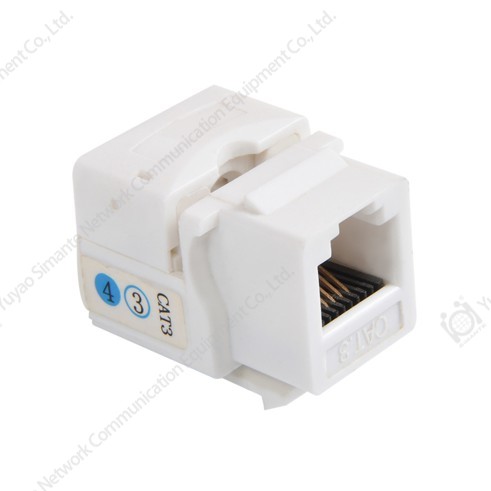

A كات 3 كيستون جاك عبارة عن مقبس معياري يتم تثبيته عادةً في لوحة التصحيح أو لوحة الحائط أو صندوق التثبيت على السطح. وتتمثل وظيفتها الأساسية في العمل كنقطة اتصال بين كبلات الزوج الملتوي من الفئة 3 (عادةً زوجين أو أربعة أزواج) وأسلاك التصحيح أو كابلات المعدات.

بناء: يحتوي مقبس حجر الزاوية على موصل RJ-11 (لخطوط الهاتف) أو موصل RJ-45 (لإيثرنت) على أحد طرفيه وأطراف موصل إزاحة العزل (IDC) على الطرف الآخر لتوصيل الموصلات المزدوجة الملتوية.

غاية: تم تصميم كابلات ومقابس الفئة 3 في الأصل لدعم نقل البيانات بسرعة تصل إلى 10 ميجابت في الثانية، ولكنها تستخدم اليوم بشكل شائع لتطبيقات الصوت (الهاتف).

خطوات توصيل أ كات 3 كيستون جاك

يعد توصيل مقبس CAT3 Keystone بشكل صحيح عملية دقيقة تتطلب غالبًا استخدام أداة التثقيب.

1. التحضير

قبل البدء في الاتصال، تأكد من أن لديك الأدوات والمواد التالية:

• كات 3 كيستون جاك
• كبل مزدوج مجدول من الفئة 3 (أو كبل من الفئة 5e/Cat6 للصوت)
• أداة التثقيب (عادةً من النوع 110 أو من نوع Krone)
• المتعريات الأسلاك
• روابط الكابلات أو الفيلكرو (لإدارة الكابلات)



2. تجريد وإدارة الأسلاك

باستخدام أدوات تعرية الأسلاك، قم بتجريد حوالي 1-1.5 بوصة تقريبًا من غلاف الكابل الخارجي بعناية، مع الحرص على عدم إتلاف العزل الداخلي.

قم بفك الأزواج الملتوية، وتقويم وفصل كل موصل.

3. تحديد معيار الأسلاك

عادةً ما يحتوي الجزء الخلفي من مقبس حجر الزاوية Cat3 على ترميز ألوان مطبوع عليه لإرشادك حول كيفية توصيل الأسلاك. بالنسبة لاتصالات الصوت والبيانات، يتم استخدام معيارين من الأسلاك بشكل شائع: T568A وT568B.

بالنسبة للتطبيقات الصوتية (الأكثر شيوعًا مع Cat3): بينما يمكنك اتباع معايير البيانات T568A أو T568B، في أنظمة الهاتف البسيطة، من الشائع توصيل الزوجين المركزيين فقط (أزرق/أبيض-أزرق وبرتقالي/أبيض-برتقالي)، أو الأزواج التي تحتاجها فقط.

نصيحة رئيسية: بغض النظر عن المعيار الذي تختاره (أ أو ب)، تأكد من الحفاظ على الاتساق طوال مشروع الأسلاك الخاص بك.

4. اتصالات لكمة إلى أسفل

ضع الأسلاك في فتحات IDC المقابلة وفقًا للترميز اللوني الموجود على المقبس (T568A أو T568B).

استخدم أداة العقص للضغط عموديًا على كل سلك. تقوم أداة العقص بتضمين السلك في الموصل بينما تقوم في نفس الوقت بقطع أي سلك زائد.

تأكد من أن كل سلك مثقوب بشكل آمن من خلال العزل ومتصل.

5. الاختبار والنظافة

بعد إكمال الاتصال، استخدم جهاز اختبار الشبكة (أو جهاز اختبار بسيط لخط الهاتف) للتحقق من استمرارية الاتصال، مع التأكد من توصيل جميع أزواج الأسلاك بشكل صحيح وخالية من القصور أو الفتح.

قم بثني الكابلات برفق واستخدم روابط الكابلات أو شريط الفيلكرو لتنظيمها وتأمينها لتقليل الضغط على نقاط توصيل المقبس الأساسي.

قم بتثبيت مقبس حجر الزاوية CAT3 في لوحة الحائط أو لوحة التصحيح.

في حين أن مقابس CAT3 الأساسية تخدم في المقام الأول الاتصالات الصوتية التقليدية أو التطبيقات منخفضة السرعة، فإن التثبيت المناسب يعد أمرًا أساسيًا لموثوقية نظام الكابلات بأكمله. من خلال اتباع إجراءات الأسلاك القياسية واستخدام الأدوات المناسبة، يمكنك التأكد من أن نظام كابلات CAT3 الخاص بك مستقر وسهل الإدارة. تذكر أن معايير الأسلاك المتسقة والاختبار الشامل هما مفتاح التثبيت الناجح.
