في هندسة الاتصالات الحديثة وأنظمة الكابلات الهيكلية، غالبًا ما نسمع مصطلح "110 كتلة الأسلاك". على الرغم من أنه ليس واضحًا مثل جهاز التوجيه في غرفة الكمبيوتر أو صندوق توزيع الجهد المنخفض، إلا أنه مكون أساسي يضمن نقلًا مستقرًا للصوت والبيانات.

ما هي كتلة الأسلاك 110؟

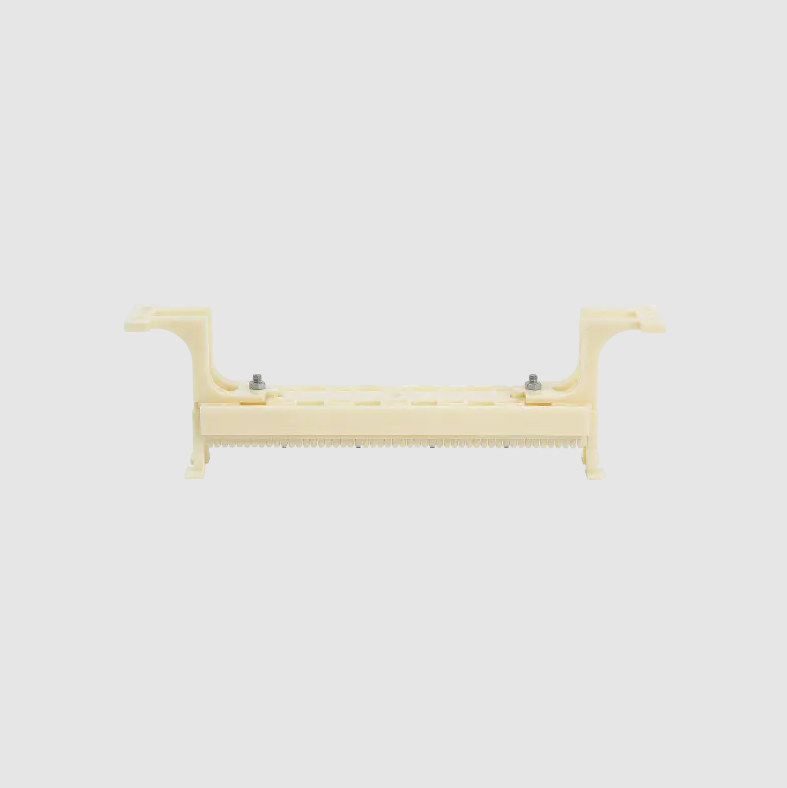

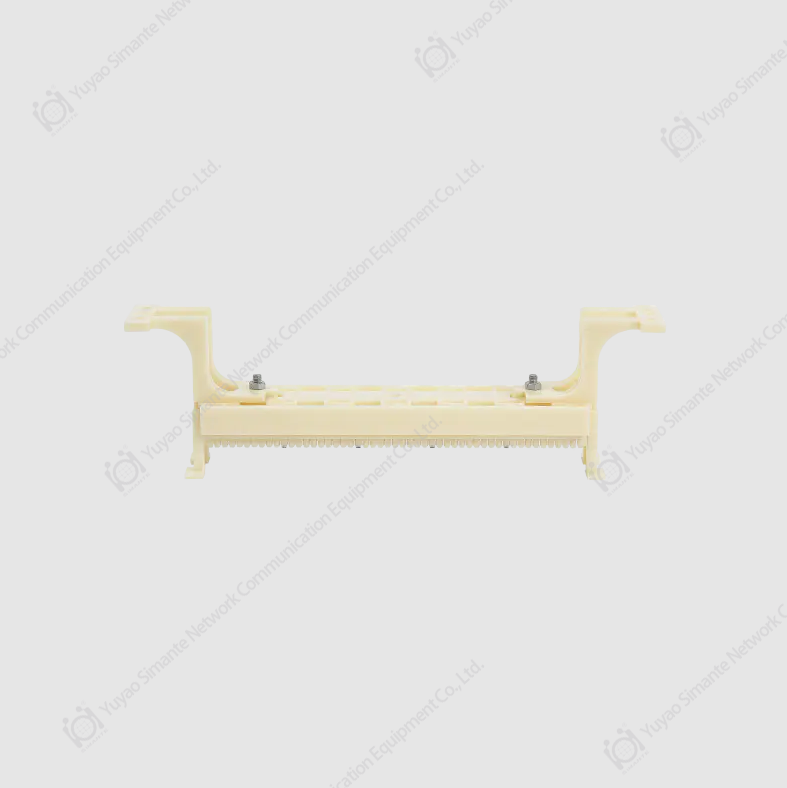

أ 110 كتلة الأسلاك (يُطلق عليها أيضًا لوحة التصحيح 110) عبارة عن جهاز إنهاء يستخدم لإدارة الكابلات النحاسية. تم تطويره في الأصل بواسطة Bell Labs، وسرعان ما أصبح جهازًا قياسيًا في أنظمة الهاتف وكابلات الشبكة المحلية (LAN) نظرًا لقدراته الفعالة في إدارة الكابلات.

وتتكون عادةً من قاعدة بلاستيكية بها عدة أعمدة مثقوبة بفتحات معدنية. يتم استخدام أداة ثقب متخصصة للضغط على الأسلاك في الفتحات لتحقيق اتصال فعلي.

الوظائف الرئيسية لكتلة الأسلاك 110:

1. الإنهاء المركزي وإدارة الكابلات

في مباني المكاتب الكبيرة أو المناطق السكنية، تحتاج مئات أو آلاف خطوط الهاتف وكابلات الشبكة إلى أن تكون مركزية. 1. 110 كتلة الأسلاك : يمكن لهذا النوع من صناديق التوصيل إنهاء الكابلات الفوضوية في المواقع الثابتة بدقة، مما يسهل الصيانة والتعرف لاحقًا.

2. نقل الإشارة واتصال التصحيح

هذه هي واحدة من وظائفها الأساسية. من خلال إجراء عمليات "التصحيح" على مجموعة الأسلاك 110، يمكن للمهندسين تغيير توجيه الخطوط بسهولة. على سبيل المثال، يمكن تحويل خط هاتف من محطة عمل إلى امتداد آخر دون الحاجة إلى إعادة توصيل الأسلاك؛ ما عليك سوى تغيير سلك التصحيح الموجود في صندوق التوصيل.

3. زيادة كثافة الكابلات

بالمقارنة مع صناديق التوصيل التقليدية المكونة من 66 نوعًا، تتميز مجموعة الأسلاك 110 بتصميم أكثر إحكاما. يمكنه التعامل مع المزيد من أزواج الكابلات في مساحة محدودة (متوفر عادةً في تكوينات 50 أو 100 أو حتى 300 زوج)، مما يوفر مساحة الخزانة بشكل كبير.

4. حماية الروابط المادية

من خلال إنهاء كابلات صندوق التوصيل في صندوق التوصيل، يتم تجنب تآكل الكابلات الرئيسية الناتج عن توصيل الأجهزة وفصلها مباشرة. في حالة تلف الواجهة، يلزم استبدال سلك التصحيح فقط، دون الحاجة إلى إعادة إنهاء خط الجذع المدفون في الحائط.

أpplication Scenarios of 110 Wiring Blockes

على الرغم من الانتشار الواسع لشبكات الألياف الضوئية واللاسلكية بسبب التقدم التكنولوجي، 110 كتلة الأسلاك لا يزال لا يمكن استبداله في المجالات التالية:

أنظمة الإتصالات الصوتية

إنها طريقة الاتصال الأكثر شيوعًا لأنظمة الهاتف التناظرية التقليدية (PABX).

نقل البيانات بسرعة منخفضة

لا تزال لوحات التوصيل 110 تعمل بشكل ممتاز في كابلات الشبكة القياسية Cat5 أو Cat5e.

أنظمة كابلات الحدائق (GCS)

أ crucial connection device for the vertical backbone subsystem and management subsystem.

كيفية اختيار كتلة الأسلاك 110 عالية الجودة؟

أثناء الشراء أو التثبيت، يوصى بالانتباه إلى النقاط التالية:

مادة

يجب أن تكون القاعدة مصنوعة من مادة مقاومة للهب، ويجب أن تتمتع نقاط الاتصال المعدنية بموصلية جيدة ومقاومة للتآكل.

التوافق

تأكد مما إذا كان يدعم أدوات التثقيب من النوع 110 وما إذا كان يتوافق مع فئة الكابلات الحالية (على سبيل المثال، Cat6).

متطلبات عدد الأزواج

اختر مواصفات 50 زوجًا أو 100 زوجًا أو أعلى بناءً على حجم المشروع.

تعتبر كتلة الأسلاك 110 بمثابة "محطة نقل" مهمة في أنظمة الجهد المنخفض. فهو لا يحل مشكلة الكابلات الفوضوية فحسب، بل يوفر أيضًا مرونة كبيرة لتوسيع النظام وصيانته. إذا كنت تخطط لأسلاك المكاتب أو نظام الجهد المنخفض للمنزل الذكي، فإن الاستخدام السليم لـ 110 قطعة أسلاك سيؤدي إلى تحسين موثوقية النظام بشكل كبير.
