تتكون لوحة التصحيح عادة من سلسلة من المنافذ التي يمكن توصيلها بالمفاتيح أو الخوادم أو أجهزة الشبكة الأخرى عبر كابلات التصحيح. تكمن قيمتها الأساسية في فصل الأسلاك الدائمة (مثل الكابلات في الجدران أو تحت الطوابق) من اتصالات كابل التصحيح المرنة. هذا يقلل من التآكل على الأسلاك الدائمة الناتجة عن التوصيل والتوصل المتكرر ، وبالتالي تمديد عمر الكابل وتبسيط إدارة الشبكة اليومية بشكل كبير.

كيف لوحة التصحيح عمل؟

مبدأ التشغيل من أ لوحة التصحيح يمكن تقسيمها إلى جزأين رئيسيين: الإنهاء والاتصال.

1. إنهاء

أولاً ، يتم تجريد كبل الشبكة (عادةً الزوج الملتوي ، مثل CAT5E أو CAT6) الذي يمتد من الجدار أو السقف ويتم إنهاء الأسلاك النحاسية الثمانية وفقًا لمعايير محددة (T568A أو T568B) إلى موصلات إزاحة العزل (IDCs) على الجزء الخلفي من لوحة التصحيح. تقوم هذه العملية بشكل دائم بتأمين الكابل إلى لوحة التصحيح.

2. الاتصال

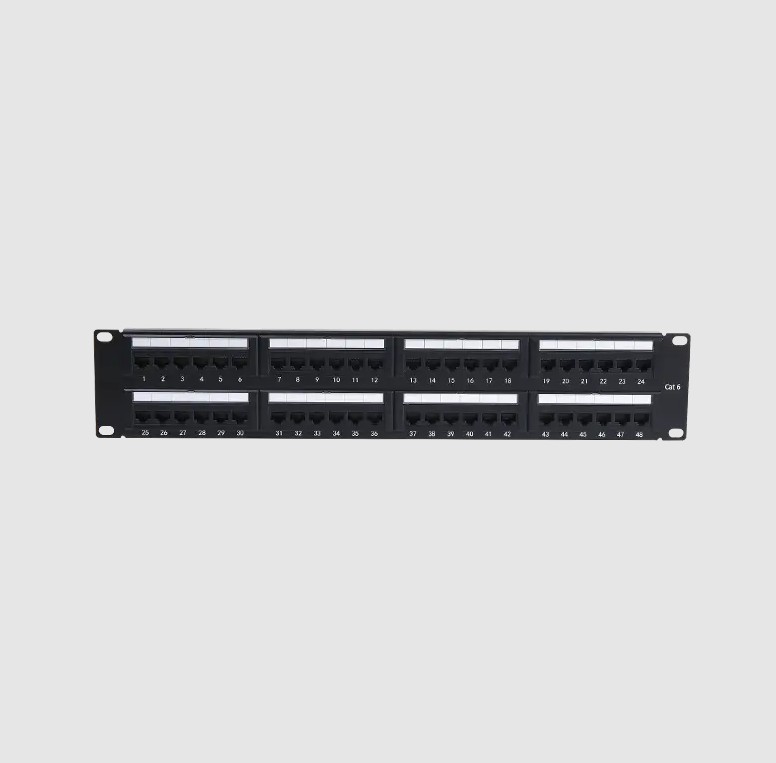

بعد الإنهاء ، يتم كشف منافذ RJ45 المقابلة في مقدمة لوحة التصحيح. يمكنك الآن استخدام كابلات التصحيح القصيرة لتوصيل هذه المنافذ بالمنافذ على مفتاح الشبكة. على سبيل المثال ، إذا كنت ترغب في توصيل جهاز كمبيوتر في غرفة مؤتمرات بالشبكة ، فما عليك سوى إنهاء الكبل الممتد من المنفذ على جدار غرفة المؤتمر إلى لوحة التصحيح ثم استخدم كبل التصحيح لتوصيل المنفذ المقابل على لوحة التصحيح بمنفذ على المفتاح. تتيح طريقة الاتصال المرنة هذه مسؤولي الشبكة بتغيير موقع الاتصال أو طوبولوجيا الأجهزة بسهولة دون الحاجة إلى إعادة توجيه الكابلات.

أنواع لوحات التصحيح

استنادًا إلى معايير مختلفة وسيناريوهات التطبيق ، يتم تصنيف لوحات التصحيح في المقام الأول إلى الأنواع التالية:

• لوحات التصحيح غير المحمية والمحمية (UTP/STP): ألواح UTP مناسبة لمعظم بيئات المكاتب ، بينما يتم استخدام لوحات STP في المناطق ذات التداخل الكهرومغناطيسي العالي.


• بواسطة عدد الموانئ: تشمل الخيارات الشائعة لوحات التصحيح على مدار 24 منفذًا و 48 منفذًا ، تم اختيارها استنادًا إلى نطاق الشبكة واحتياجات التوسع.


• عن طريق التطبيق: تستخدم ألواح تصحيح النحاس على نطاق واسع ، بينما تدير لوحات تصحيح الألياف البصرية شبكات الألياف وحماية نقاط لصق.


• عن طريق التثبيت: يتم تثبيت لوحات التصحيح المثبتة على الرف (1U أو 2U) في خزائن قياسية مقاس 19 بوصة للإدارة المركزية.



لوحات التصحيح مقابل المفاتيح

تلعب لوحات التصحيح والمفاتيح أدوارًا مختلفة في الشبكة ، لكنها تكمل بعضها البعض.

• لوحات التصحيح: الأجهزة السلبية التي توفر الاتصال المادي وإدارة الكابلات المنظمة.


• المفاتيح: الأجهزة النشطة التي تعالج البيانات والحزم إعادة توجيه الاتصال بين الأجهزة.



في إعداد الكابلات النموذجي ، تنتهي الكابلات من الغرف في لوحة التصحيح ، وتوصيل الكابلات القصيرة للتصحيح باللوحة بالمفتاح. هذا النهج الطبقات يبسط النشر واستكشاف الأخطاء وإصلاحها والصيانة.
