1. درجة تصميم المنتج: موصل عالمي من الدرجة 2
2. دعم 110 أداة IDC طريقة ربط الأسلاك.

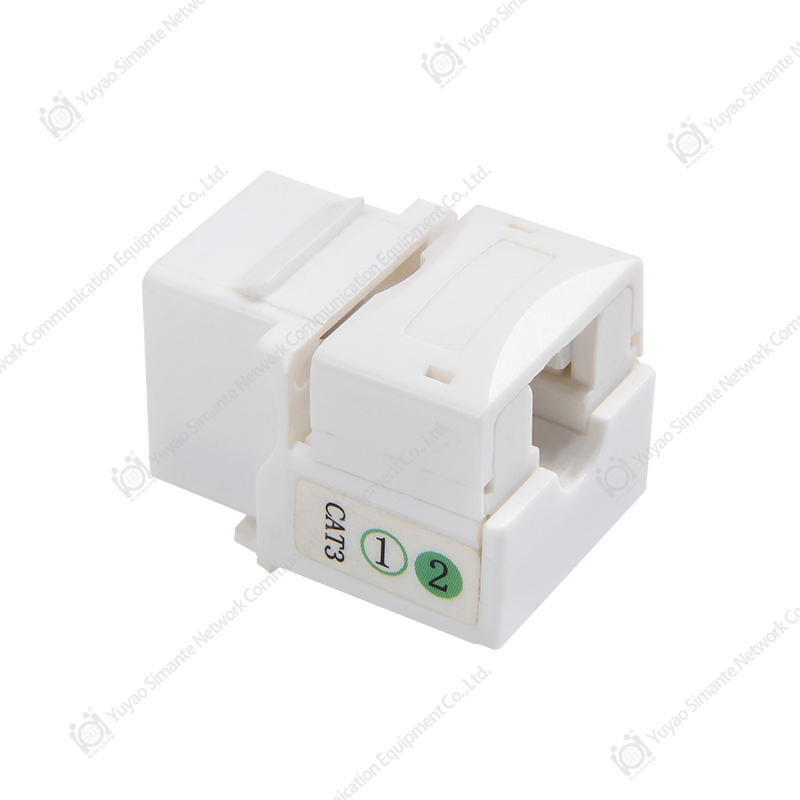

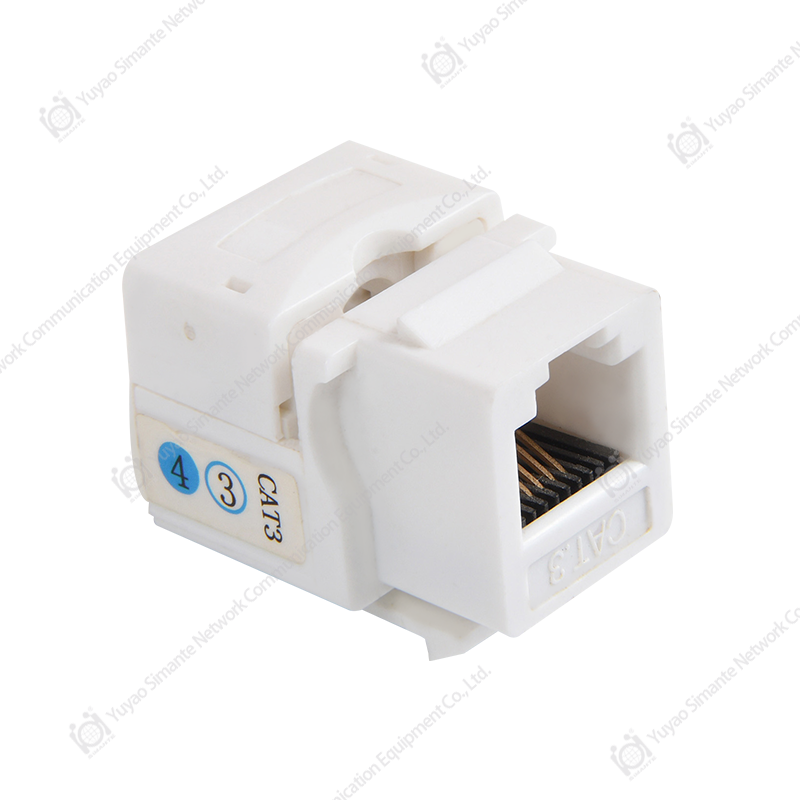

3. طريقة التوصيل: مقبس RJ11 مع وصلة مرور ، تم إنهاء IDC بأسلاك أفقية.
4. المتطلبات البيئية: تلبية معايير ROHS.
5. علاقة المطابقة البينية: تستخدم مع موصلات من نفس السلسلة القياسية
6. المعيار المطبق: المواصفات العامة: YD / T 926.1-2009
المعيار الفرعي: YD / T 926.3-2009
7. المعايير الفنية:
الخصائص الكهربائية:
نطاق التردد: 1 ～ 20 ميجا هرتز
جهد التشغيل: 125 فولت
جيم تحمل الجهد: DC1000V (AC750V) 1 دقيقة دون الانهيار وظاهرة الانحناء
مقاومة العزل: القيمة الأولية 100MΩ
بعد اختبار حرارة رطبة ثابتة ≥100MΩ
الخواص الميكانيكية:
قوة الإدخال وقوة السحب: قوة الإدخال لا تزيد عن 20 نيوتن ، وقوة السحب لا تقل عن 20 نيوتن
تأثير جهاز توصيل الموصل: 50N 60 ± 5s
تم تثبيت طرف C. IDC على 23 ~ 26AWG زوج مجدول
متانة:
أ. عدد مرات إدخال القابس والمقبس: 750 مرة
عدد مرات إنهاء الأسلاك: 250 مرة
8.المعالجة المادية والسطحية:
أ. المواد المعدنية:
الإبرة الذهبية: مطلي بالذهب البرونزي الفوسفور
طرف سلك بطاقة IDC: مطلي بالنيكل الفوسفور البرونزي
ب. المواد غير المعدنية:
البلاستيك: بولي كربونات الكمبيوتر
سمك الطبقة المطلية بالذهب: 3 ~ 50U مطلية بالذهب
D. مادة ثنائي الفينيل متعدد الكلور: FR4
9. الأداء البيئي: درجة الحرارة: -25 70 الرطوبة: ≤85٪ (درجة الحرارة 85 ℃ ± 3 ℃)
تجربة بخاخ الملح:
A. قيمة الرقم الهيدروجيني لمحلول الملح قبل الانحلال بين 6.5 و 7.2 (35 ± 2 ℃) ؛
ب. يتم تحضير محلول الملح مع كلوريد الصوديوم (نقي كيميائياً ، نقي تحليلياً) وماء مقطر أو منزوع الأيونات.
تركيزه (5 ± 0.1)٪ (نسبة الكتلة) ؛
تم اعتماد الانحلال المستمر ، والمدة الموصى بها هي 48 ساعة ؛
د. عند التفتيت ، من الضروري منع الشوائب مثل الزيت والغبار ودرجة حرارة ورطوبة الهواء النفاث من التأثير على العمل.
شروط الفضاء.
10. مخطط الرسم والحجم الأقصى:
11. التعبئة والتغليف والتخزين: يتم وضع المنتج في كيس نفطة خاص ، ثم يتم وضعه في صندوق من الورق المقوى ، ويتم وضع ملحقات المنتج في نفس الوقت ، ويتم لصق ملصق يشير إلى طراز المنتج وكميته في الزاوية اليسرى العليا من الجزء الأمامي من الكرتون ، ووضعها في الكرتون. يجب تخزين المنتجات المعبأة في مستودع حيث تكون درجة الحرارة المحيطة -5 ~ 30 ℃ ، والرطوبة النسبية لا تزيد عن 70٪ ، ولا يوجد حمض ، قلوي وغازات تآكل أخرى في الهواء المحيط ، والتخزين الفترة ثلاث سنوات.
كمية التعبئة العادية: 10 صناديق في الكرتون ، 50 قطعة لكل صندوق ، 500 قطعة في الكرتون.
12. ملاحظة: علامة استخدام المنتج: العبوة المحددة من قبل العميل
