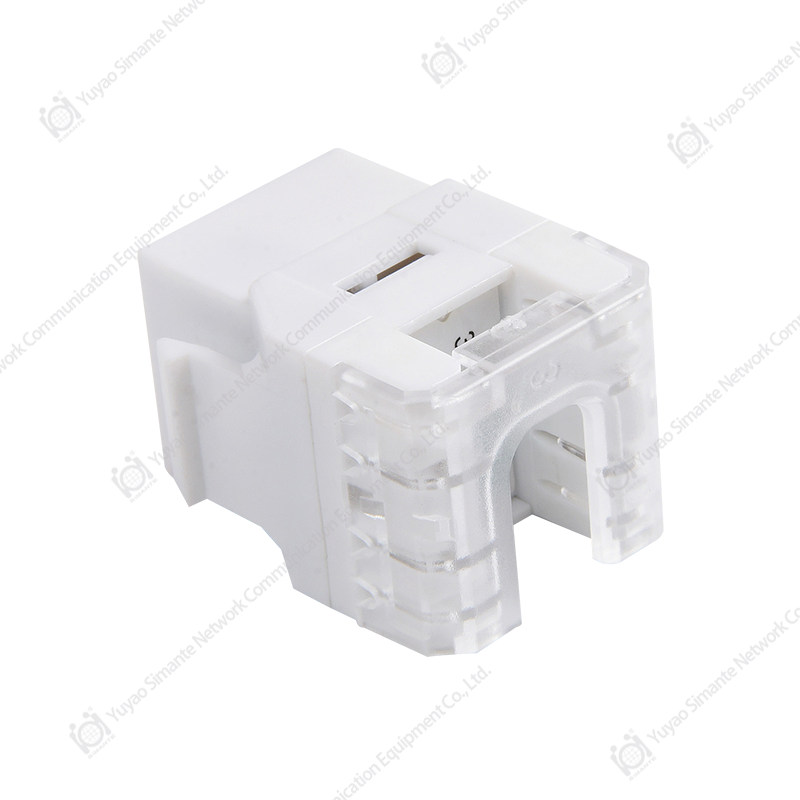

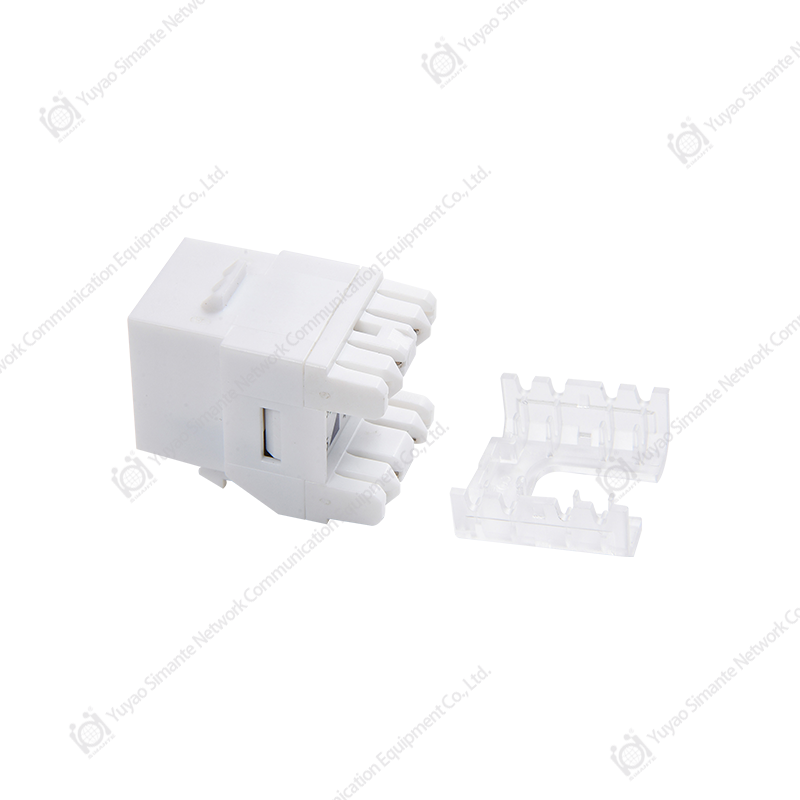

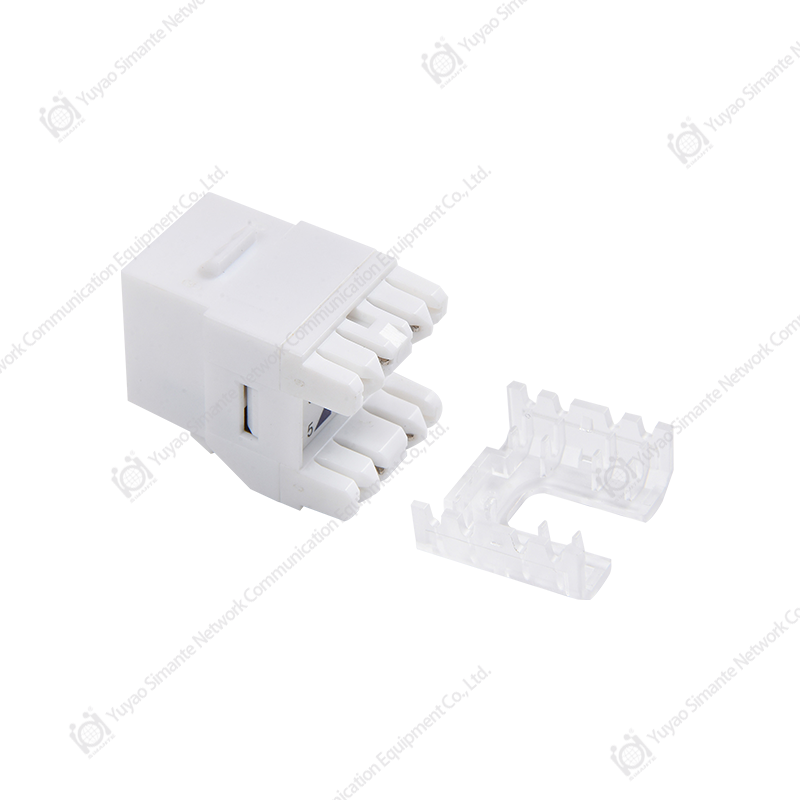

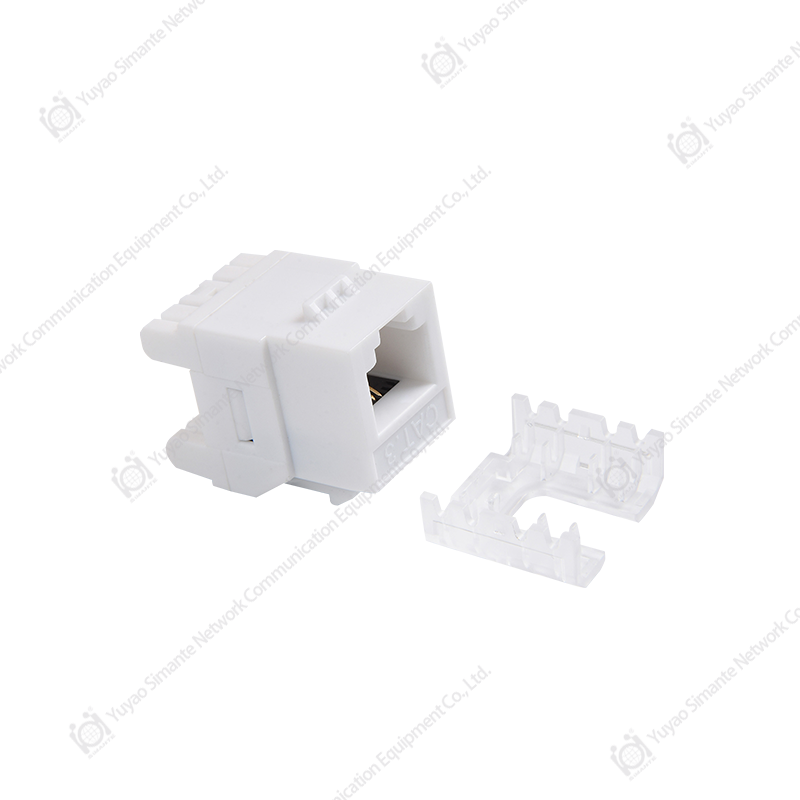

SMT-1020H4C3، وحدة الشبكة CAT3 بدرجة 90 110 IDC

وصف السلسلة: استيفاء معايير الإرسال من الفئة 3، ومناسب للأسلاك الأفقية أو اتصال الجهاز بين الأجهزة. شكل مضغوط، مع تسميات ألوان تسلسل خط عالمي مميزة بوضوح على الجانبين الأيسر والأيمن، من السهل إكمال الإنهاء بدقة وبسرعة.

وصف المنتج

1. درجة تصميم المنتج: موصل عالمي من الدرجة 2
2. دعم 110 أداة IDC طريقة ربط الأسلاك.
3. طريقة التوصيل: مقبس RJ11 مع وصلة مرور ، تم إنهاء IDC بأسلاك أفقية.
4. المتطلبات البيئية: تلبية معايير ROHS.
5. علاقة المطابقة البينية: تستخدم مع موصلات من نفس السلسلة القياسية
6. المعيار المطبق: المواصفات العامة: YD / T 926.1-2009
المعيار الفرعي: YD / T 926.3-2009
7. المعايير الفنية:
الخصائص الكهربائية:
نطاق التردد: 1 ~ 20 ميجا هرتز
جهد التشغيل: 125 فولت
جيم تحمل الجهد: DC1000V (AC750V) 1 دقيقة دون الانهيار وظاهرة الانحناء
مقاومة العزل: القيمة الأولية 100MΩ
بعد اختبار حرارة رطبة ثابتة ≥100MΩ
الخواص الميكانيكية:
قوة الإدخال وقوة السحب: قوة الإدخال لا تزيد عن 20 نيوتن ، وقوة السحب لا تقل عن 20 نيوتن
تأثير جهاز توصيل الموصل: 50N 60 ± 5s
تم تثبيت طرف C. IDC على 23 ~ 26AWG زوج مجدول
متانة:
أ. عدد مرات إدخال القابس والمقبس: 750 مرة
عدد مرات إنهاء الأسلاك: 250 مرة
8.المعالجة المادية والسطحية:
أ. المواد المعدنية:
الإبرة الذهبية: مطلي بالذهب البرونزي الفوسفور
طرف سلك بطاقة IDC: مطلي بالنيكل الفوسفور البرونزي
ب. المواد غير المعدنية:
البلاستيك: بولي كربونات الكمبيوتر
سمك الطبقة المطلية بالذهب: 3 ~ 50U مطلية بالذهب
D. مادة ثنائي الفينيل متعدد الكلور: FR4
9. الأداء البيئي: درجة الحرارة: -25 70 الرطوبة: ≤85٪ (درجة الحرارة 85 ℃ ± 3 ℃)
تجربة بخاخ الملح:
A. قيمة الرقم الهيدروجيني لمحلول الملح قبل الانحلال بين 6.5 و 7.2 (35 ± 2 ℃) ؛
ب. يتم تحضير محلول الملح مع كلوريد الصوديوم (نقي كيميائياً ، نقي تحليلياً) وماء مقطر أو منزوع الأيونات.
تركيزه (5 ± 0.1)٪ (نسبة الكتلة) ؛
تم اعتماد الانحلال المستمر ، والمدة الموصى بها هي 48 ساعة ؛
د. عند التفتيت ، من الضروري منع الشوائب مثل الزيت والغبار ودرجة حرارة ورطوبة الهواء النفاث من التأثير على العمل.
شروط الفضاء.
10. مخطط الرسم والحجم الأقصى:
11. التعبئة والتغليف والتخزين: يتم وضع المنتج في كيس نفطة خاص ، ثم يتم وضعه في صندوق من الورق المقوى ، ويتم وضع ملحقات المنتج في نفس الوقت ، ويتم لصق ملصق يشير إلى طراز المنتج وكميته في الزاوية اليسرى العليا من الجزء الأمامي من الكرتون ، ووضعها في الكرتون. يجب تخزين المنتجات المعبأة في مستودع حيث تكون درجة الحرارة المحيطة -5 ~ 30 ℃ ، والرطوبة النسبية لا تزيد عن 70٪ ، ولا يوجد حمض ، قلوي وغازات تآكل أخرى في الهواء المحيط ، والتخزين الفترة ثلاث سنوات.
كمية التعبئة العادية: 10 صناديق في الكرتون ، 50 قطعة لكل صندوق ، 500 قطعة في الكرتون.
12. ملاحظة: علامة استخدام المنتج: العبوة المحددة من قبل العميل
