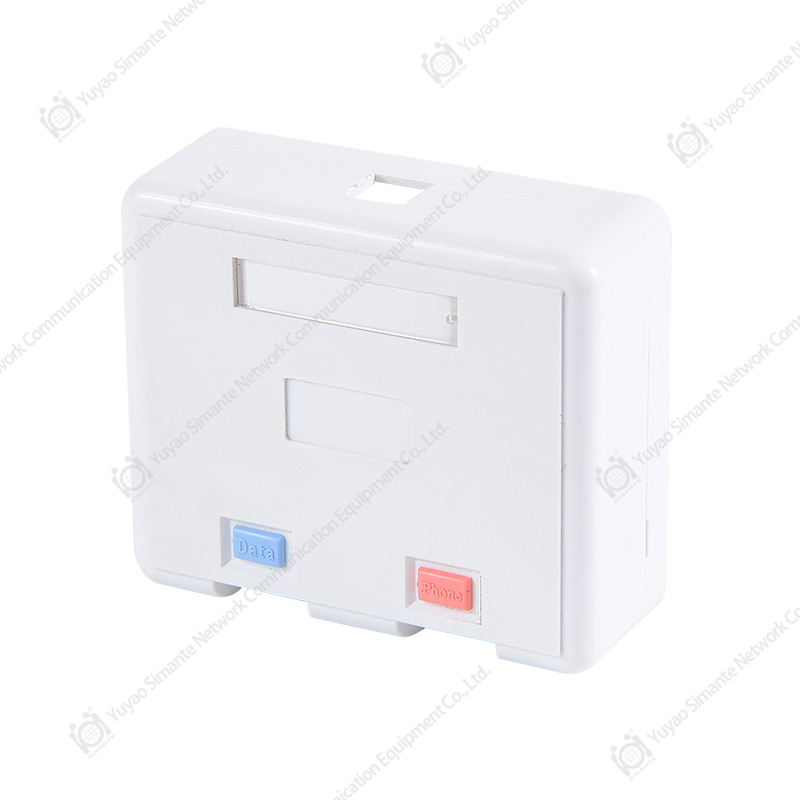

SMT-4401-2P (B) صندوق سطح ثنائي المنفذ

وصف السلسلة: يفي بمعايير النقل من الفئة 6، ويتوافق مع تسلسل خط T568A و T568B، ومناسب لاتصال مقبس الاتصال بين المعدات ومنطقة العمل، وملصق لون تسلسل الخط العام محدد بوضوح على جزء إنهاء الكابل، وهو مناسب لإكمال الإنهاء بدقة وبسرعة. دعم طريقة الأسلاك أداة كرون IDC.

وصف المنتج

1. درجة تصميم المنتج: موصل عالمي من الدرجة 2
2. يمكن تثبيتها على الحائط أو سطح المكتب.
3. طريقة التوصيل: مقبس RJ45 مع وصلة ، تم إنهاء IDC بأسلاك أفقية.
4. متطلبات حماية البيئة: تلبية معايير ROHS
5. مقدمة عن المواد: يتم استخدام منتج صندوق سطح المكتب هذا لتوصيل الأسلاك الأفقية وأسلاك منطقة العمل في نفس الطابق من المبنى ، ويستخدم بشكل أساسي لمعدات الأسلاك والمعدات الطرفية أو توصيل محول المحول. تزاوج المنتج وكابلات التزاوج عبارة عن كبلات زوجية ملتوية ذات محور نحاسي وقافزات ذات محور نحاسي.
6. علاقة المطابقة البينية: تستخدم مع موصلات من نفس السلسلة القياسية
7. المعيار المطبق: المواصفات العامة: YD / T 926.1-2009
المعيار الفرعي: YD / T 926.3-2009
8. المعايير الفنية:
الخصائص الكهربائية:
نطاق التردد: 1 250 ميجا هرتز
جهد التشغيل: 125 فولت
جيم تحمل الجهد: DC1000V (AC750V) 1 دقيقة دون الانهيار وظاهرة الانحناء
توهين الحديث المتبادل القريب من النهاية: ≥2.5 ديسيبل
مقاومة العزل: القيمة الأولية 100MΩ
بعد اختبار حرارة رطبة ثابتة ≥100MΩ
الخواص الميكانيكية:
قوة الإدخال وقوة السحب: قوة الإدخال لا تزيد عن 20 نيوتن ، وقوة السحب لا تقل عن 20 نيوتن
تأثير جهاز توصيل الموصل: 50N 60 ± 5s
تم تثبيت طرف C. IDC على زوج مجدول 22 ~ 26AWG
3) المتانة:
أ. عدد مرات إدخال القابس والمقبس: 750 مرة
عدد مرات إنهاء الأسلاك: 250 مرة
9. معالجة المواد والأسطح:
أ. المواد المعدنية:
الإبرة الذهبية: مطلي بالذهب البرونزي الفوسفور
طرف سلك بطاقة IDC: مطلي بالنيكل الفوسفور البرونزي
ب. المواد غير المعدنية:
البلاستيك: بولي كربونات الكمبيوتر
سمك الطبقة المطلية بالذهب: 6 ~ 50U مطلية بالذهب
D. مادة ثنائي الفينيل متعدد الكلور: FR4
10. الأداء البيئي: درجة الحرارة: -25 70 الرطوبة: ≤85٪ (درجة الحرارة 85 ℃ ± 3 ℃)
تجربة بخاخ الملح:
A. قيمة الرقم الهيدروجيني لمحلول الملح قبل الانحلال بين 6.5 و 7.2 (35 ± 2 ℃) ؛
ب. يتم تحضير محلول الملح مع كلوريد الصوديوم (نقي كيميائياً ، نقي تحليلياً) وماء مقطر أو منزوع الأيونات.
تركيزه (5 ± 0.1)٪ (نسبة الكتلة) ؛
تم اعتماد الانحلال المستمر ، والمدة الموصى بها هي 48 ساعة ؛
د. عند التفتيت ، من الضروري منع الشوائب مثل الزيت والغبار ودرجة حرارة ورطوبة الهواء النفاث من التأثير على العمل.
شروط الفضاء.
11. مخطط الرسم والحجم الأقصى:
12. التعبئة والتغليف والتخزين: يتم وضع المنتج في كيس نفطة خاص ، ثم يتم وضعه في صندوق من الورق المقوى ، ويتم وضع ملحقات المنتج في نفس الوقت ، ويتم لصق ملصق يوضح طراز المنتج وكميته في أعلى اليسار زاوية مقدمة الكرتون ، وضعها في الكرتون. يجب تخزين المنتجات المعبأة في مستودع حيث تكون درجة الحرارة المحيطة -5 ~ 30 ℃ ، والرطوبة النسبية لا تزيد عن 70٪ ، ولا يوجد حمض ، قلوي وغازات تآكل أخرى في الهواء المحيط ، والتخزين الفترة ثلاث سنوات.
كمية التعبئة العادية: 10 صناديق لكل صندوق ، 20 لكل صندوق ، 200 لكل صندوق.
13. ملاحظة: علامة استخدام المنتج: التغليف المحدد من قبل العميل.
